Budowa Domu Jednorodzinnego - Kierszek

Realizacja: budynek z patio – konstrukcja żelbetowa, beton architektoniczny, dach wylany po skosie, biała wanna, płyta fundamentowa, basen

Realizacja obejmuje wykonanie obiektu o układzie zamkniętym wokół wewnętrznego patio. Główna część nadziemna została wykonana w technologii żelbetowej, z zastosowaniem betonu architektonicznego jako docelowej powierzchni ścian na parterze i piętrze. Istotnym elementem geometrii obiektu jest strop/dach po skosie wylewany z żelbetu, wymagający precyzyjnego deskowania oraz gęstego zbrojenia (również w rejonach otworów i krawędzi).

Posadowienie i część podziemna

W budynku wykonano szczelną piwnicę w technologii białej wanny (żelbet wodoszczelny), z naciskiem na ciągłość hydroizolacyjną konstrukcji oraz rozwiązania detali (połączenia płyta–ściana, przerwy robocze, przejścia instalacyjne).
Pozostała część obiektu została posadowiona na płycie fundamentowej, z odpowiednim przygotowaniem podłoża i zbrojenia pod ściany oraz słupy żelbetowe.

Konstrukcja nadziemia

Zakres obejmował wykonanie:

  • ścian i słupów żelbetowych (w tym beton architektoniczny jako powierzchnia finalna),
  • stropów żelbetowych,
  • stropu/dachu po skosie wylewanego na miejscu,
  • przygotowania i wykonania otworów technologicznych (m.in. pod doświetlenia/świetliki, przejścia instalacyjne),
  • elementów uzupełniających układ konstrukcyjny w obrębie patio oraz stref przeszkleń.

Dodatkowe elementy żelbetowe

W ramach inwestycji wykonano również konstrukcję basenu (żelbet), wraz z rozwiązaniem newralgicznych detali konstrukcyjno-szczelnościowych (połączenia, przerwy robocze, przepusty). Basen stanowi integralny element programu budynku i został zrealizowany jako niezależny układ żelbetowy wkomponowany w całość obiektu.

Efekt końcowy

Budynek łączy wymagającą geometrię (patio, duże przeszklenia, strop skośny) z wysokimi wymaganiami technologicznymi: szczelna piwnica – biała wanna, posadowienie na płycie fundamentowej, oraz dodatkowe obiekty żelbetowe (basen). Finalny charakter architektury podkreśla beton architektoniczny i konsekwentnie prowadzona geometria bryły.

Zdjęcia z Drona

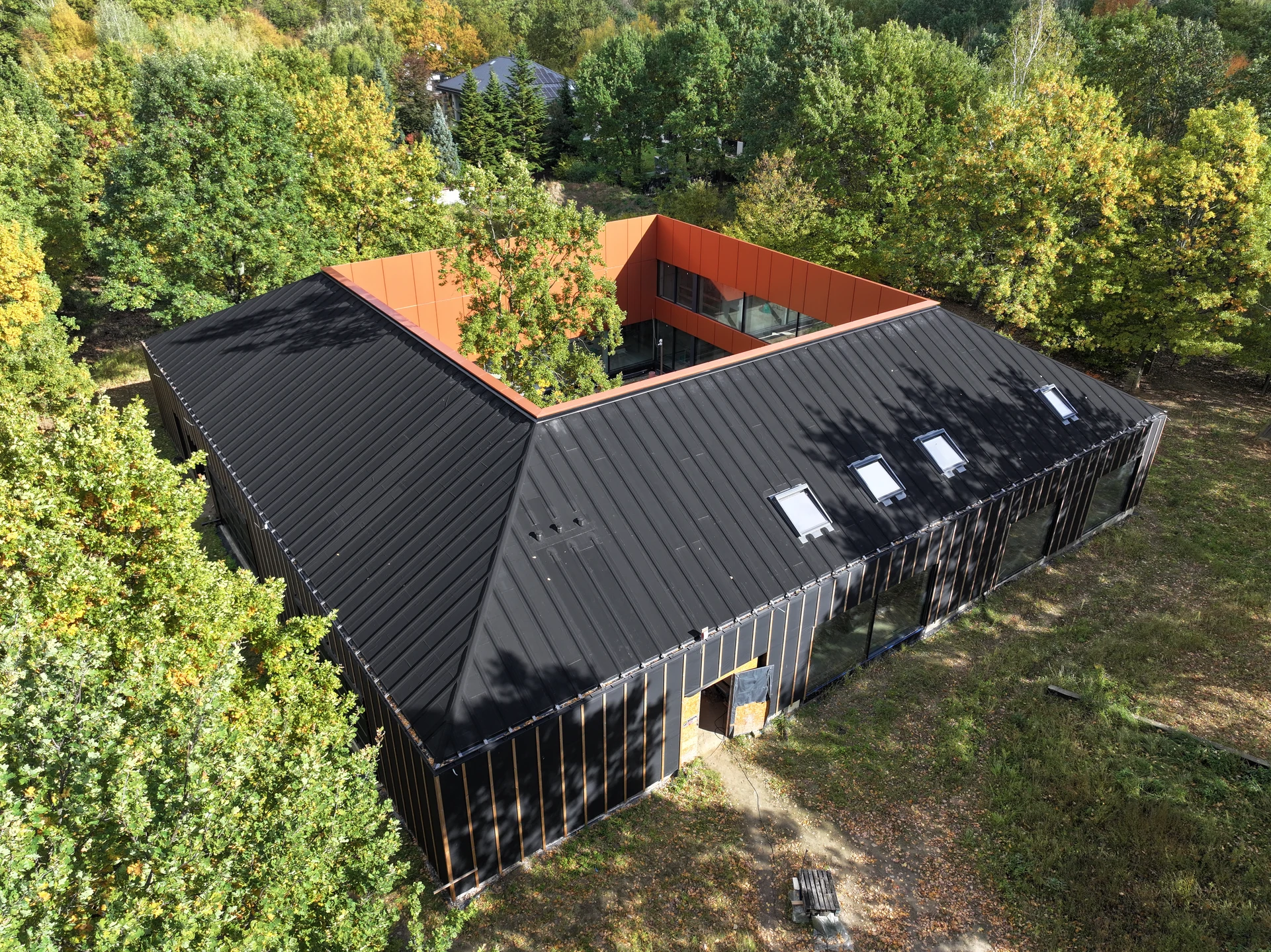

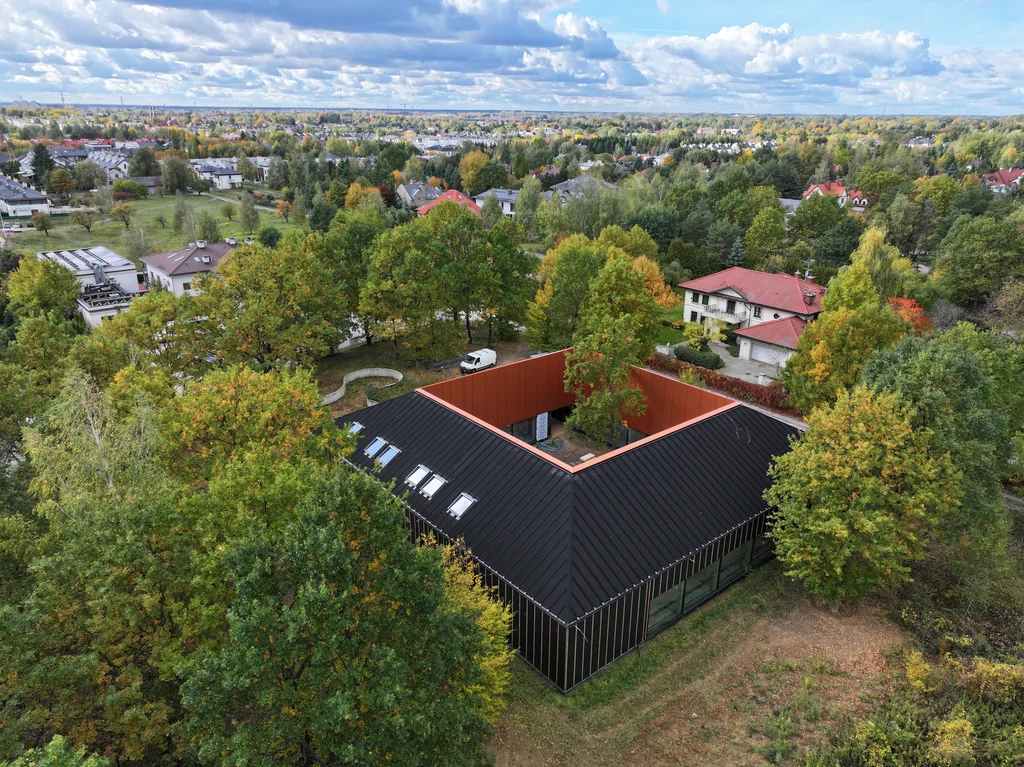

Nowoczesny dom, ujęcie z drona w środku patio drzewo
Czarna bryła domu z centralnym patio i drzewem pośrodku
Nowoczesny dom, ujęcie z drona w środku patio drzewo, duże przeszklenia
Fragment elewacji corten, prace przy pokryciu dachowym i elewacji

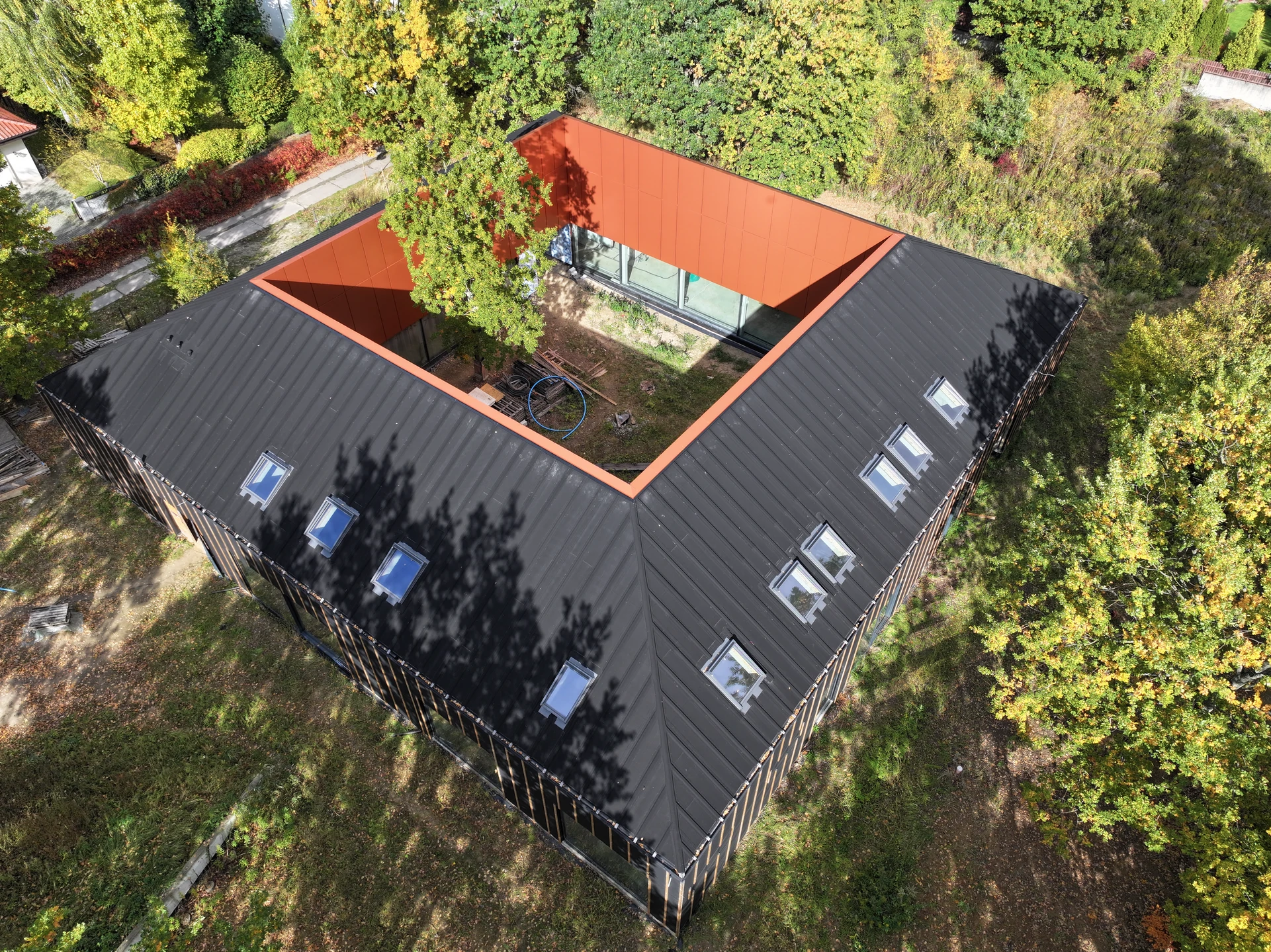

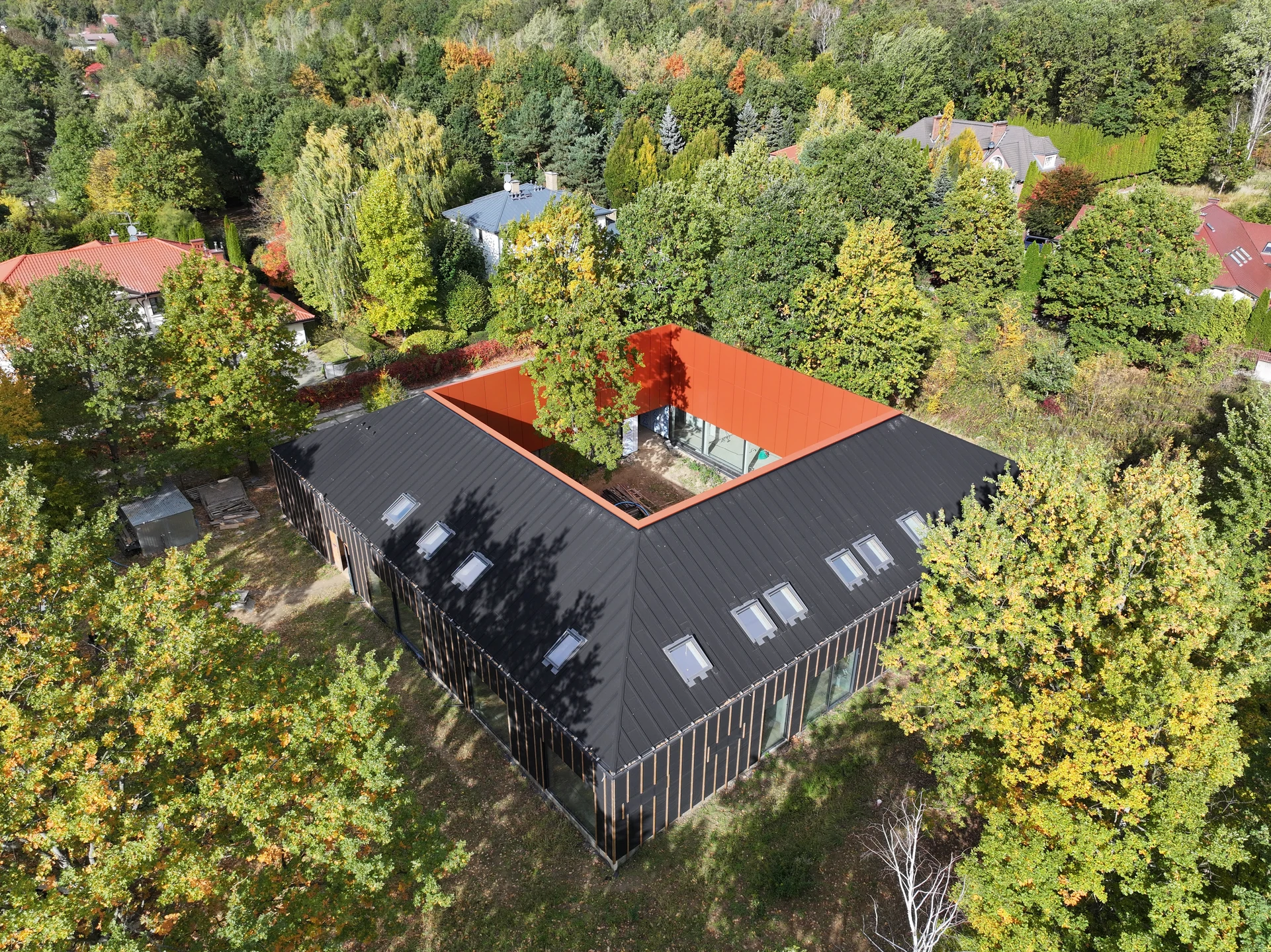

Budynek jednorodzinny z wewnętrznym dziedzińcem – widok lotniczy

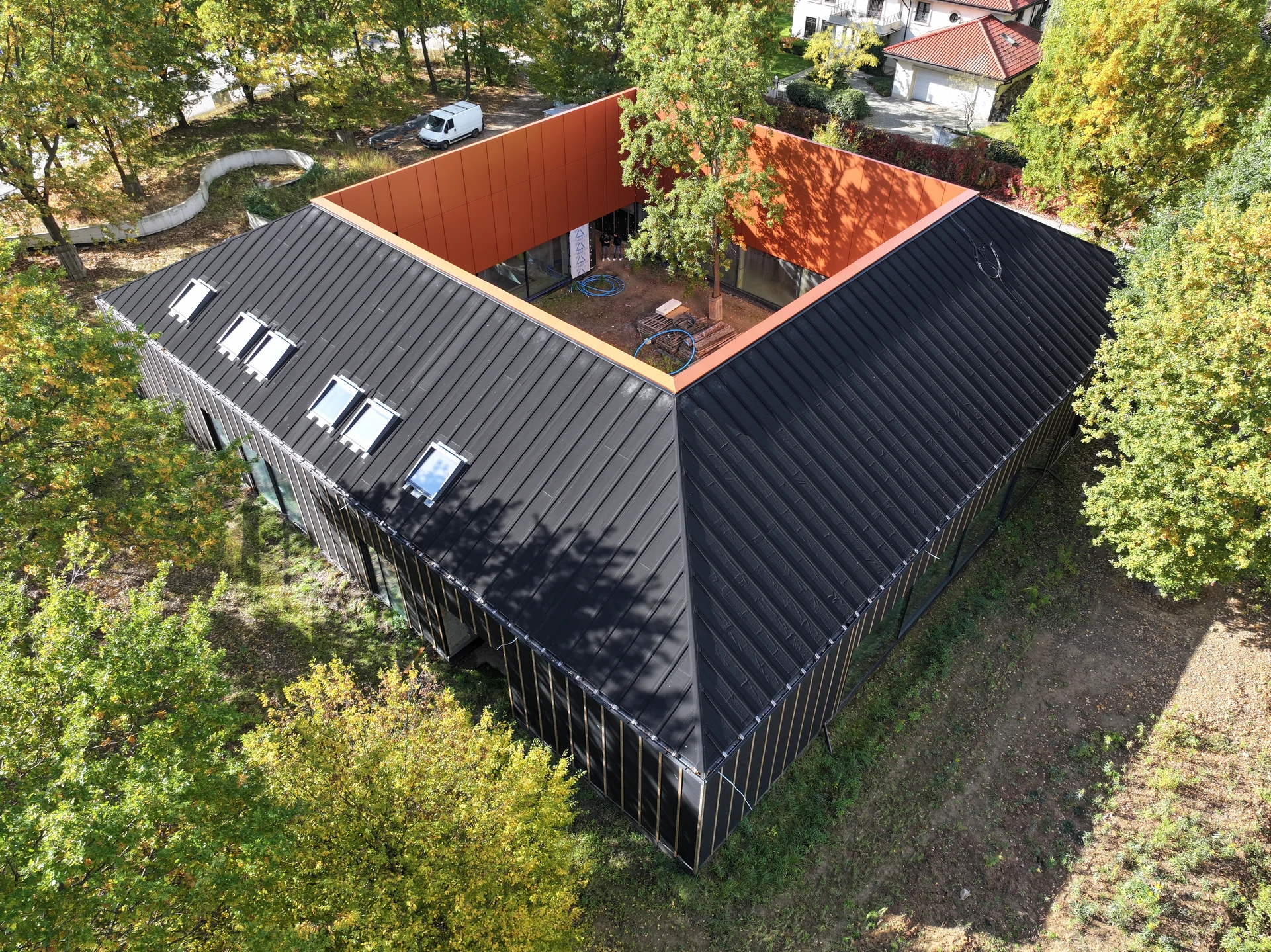

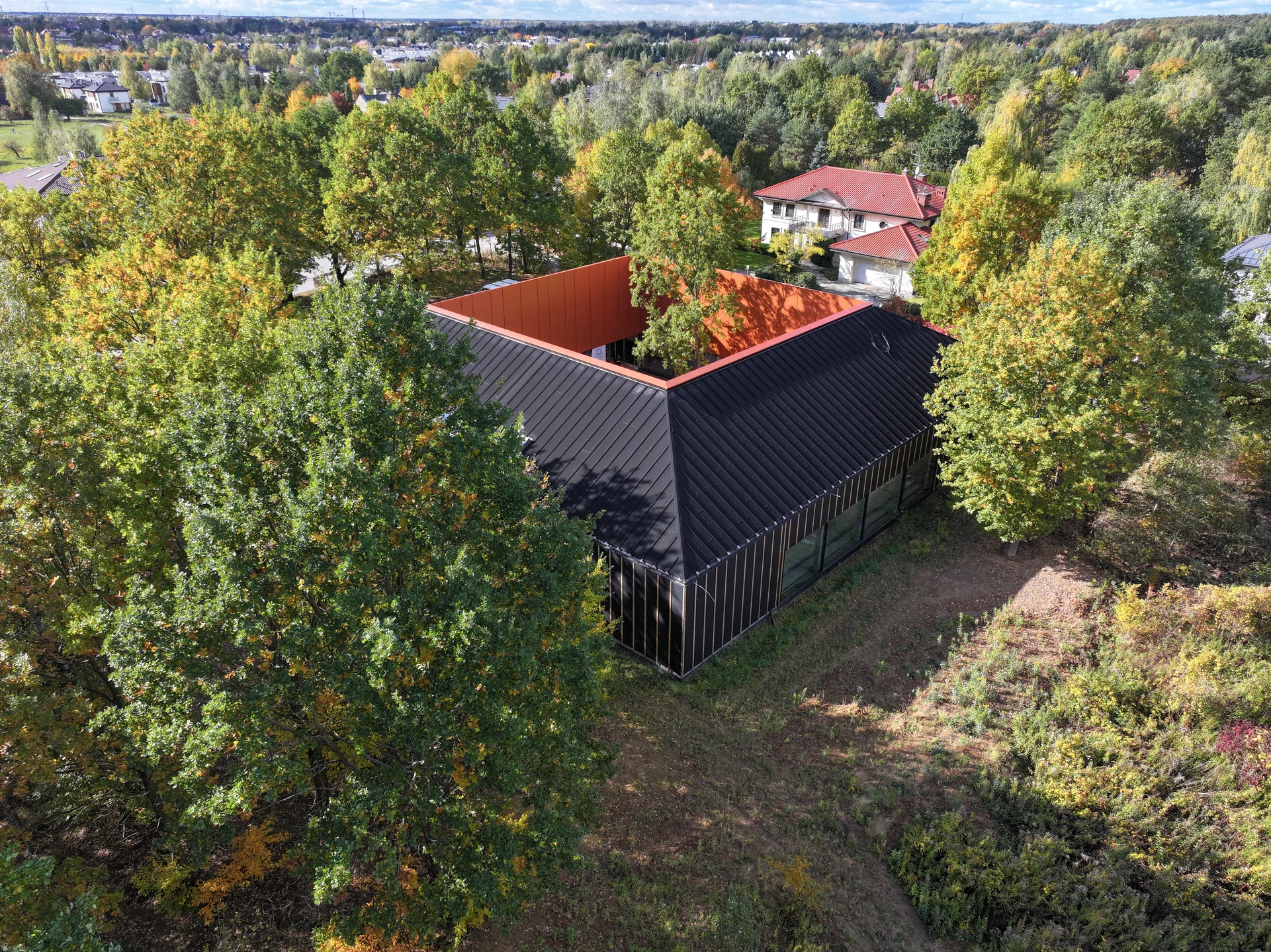

Widok z lotu ptaka na dom z czarnym dachem i cortenową elewacją
Dom z wewnętrznym ogrodem na tle zabudowy jednorodzinnej
Czarna bryła domu z centralnym patio i drzewem pośrodku

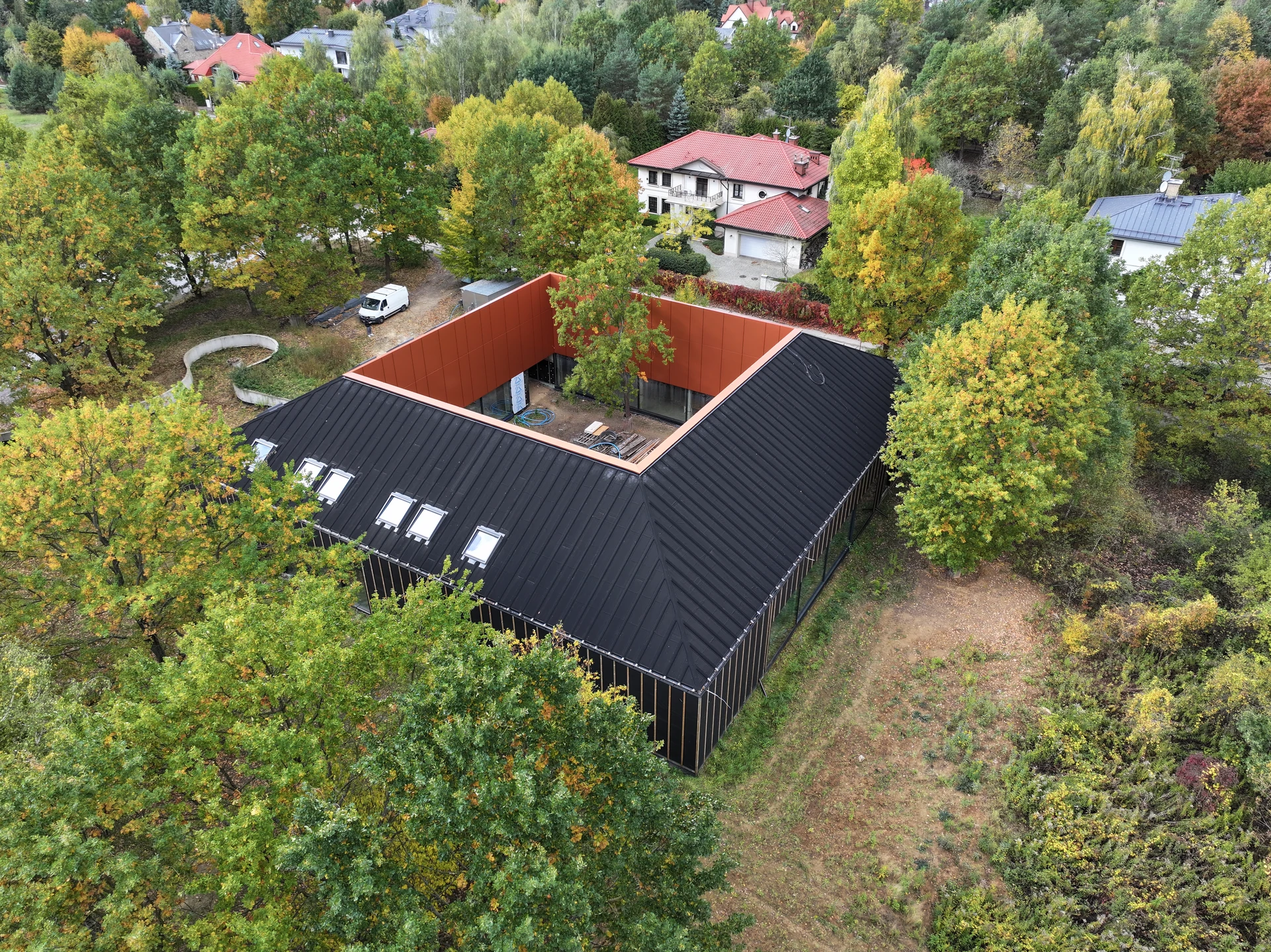

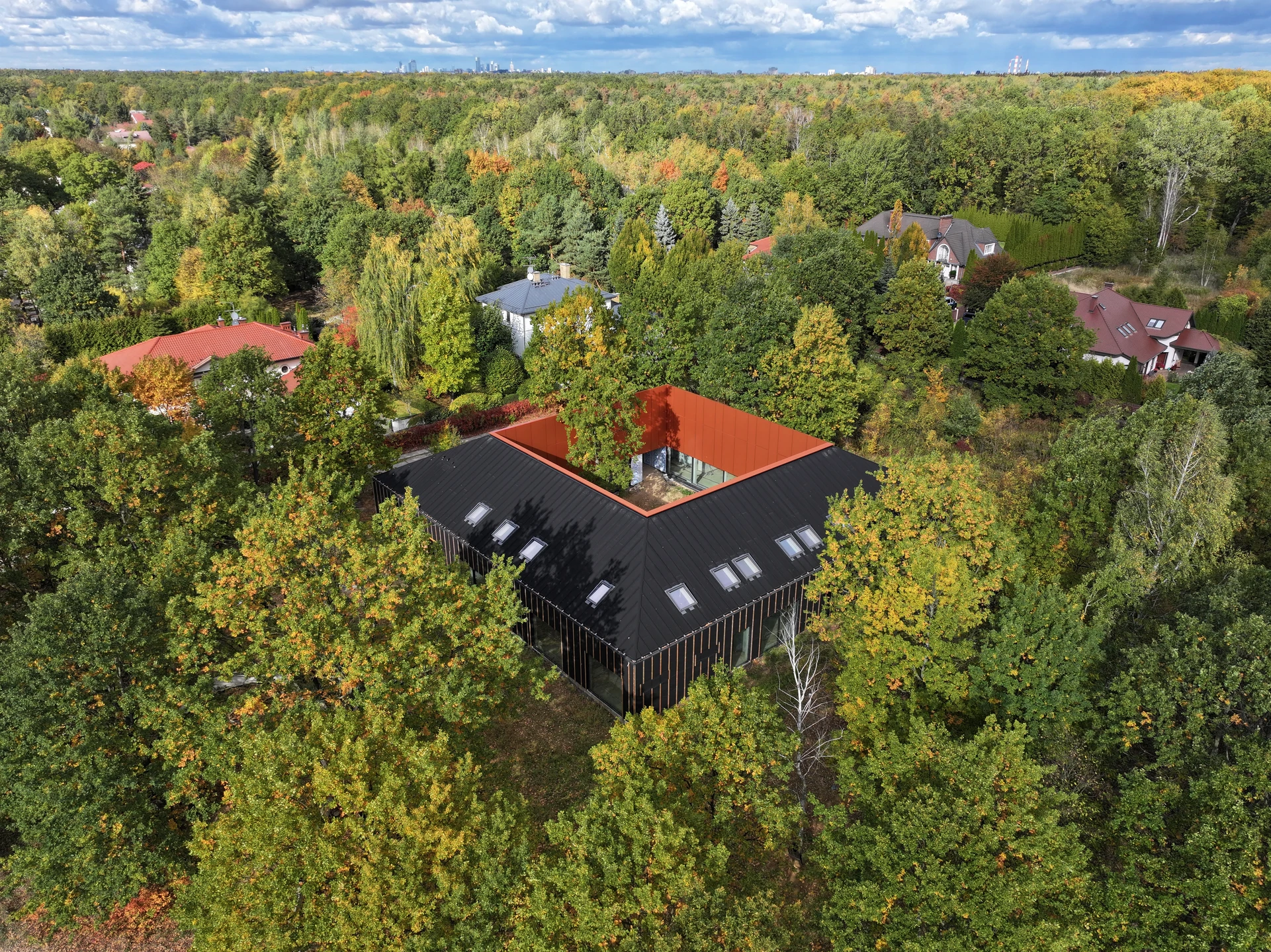

Nowoczesna architektura mieszkaniowa wśród drzew – ujęcie z drona

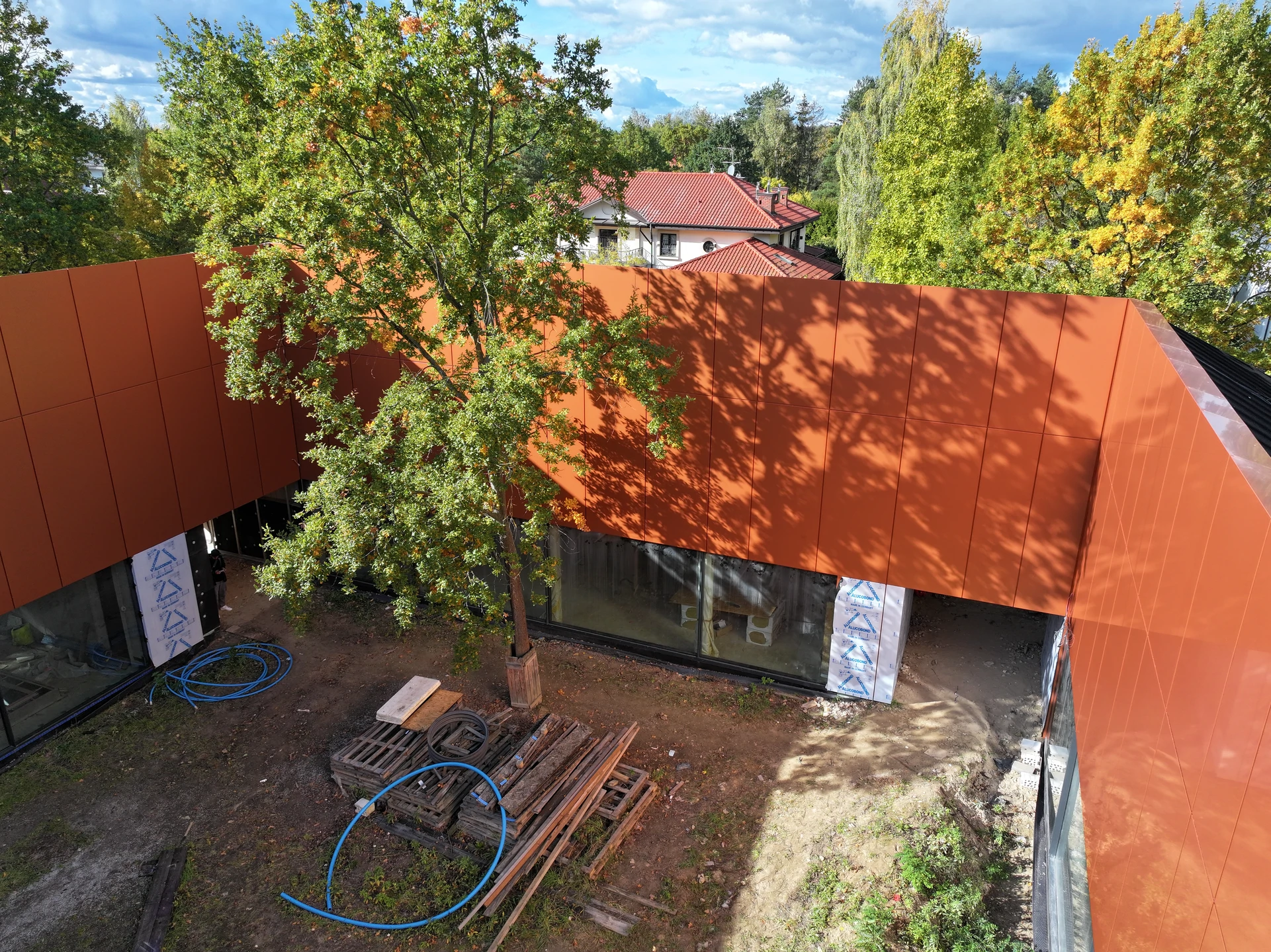

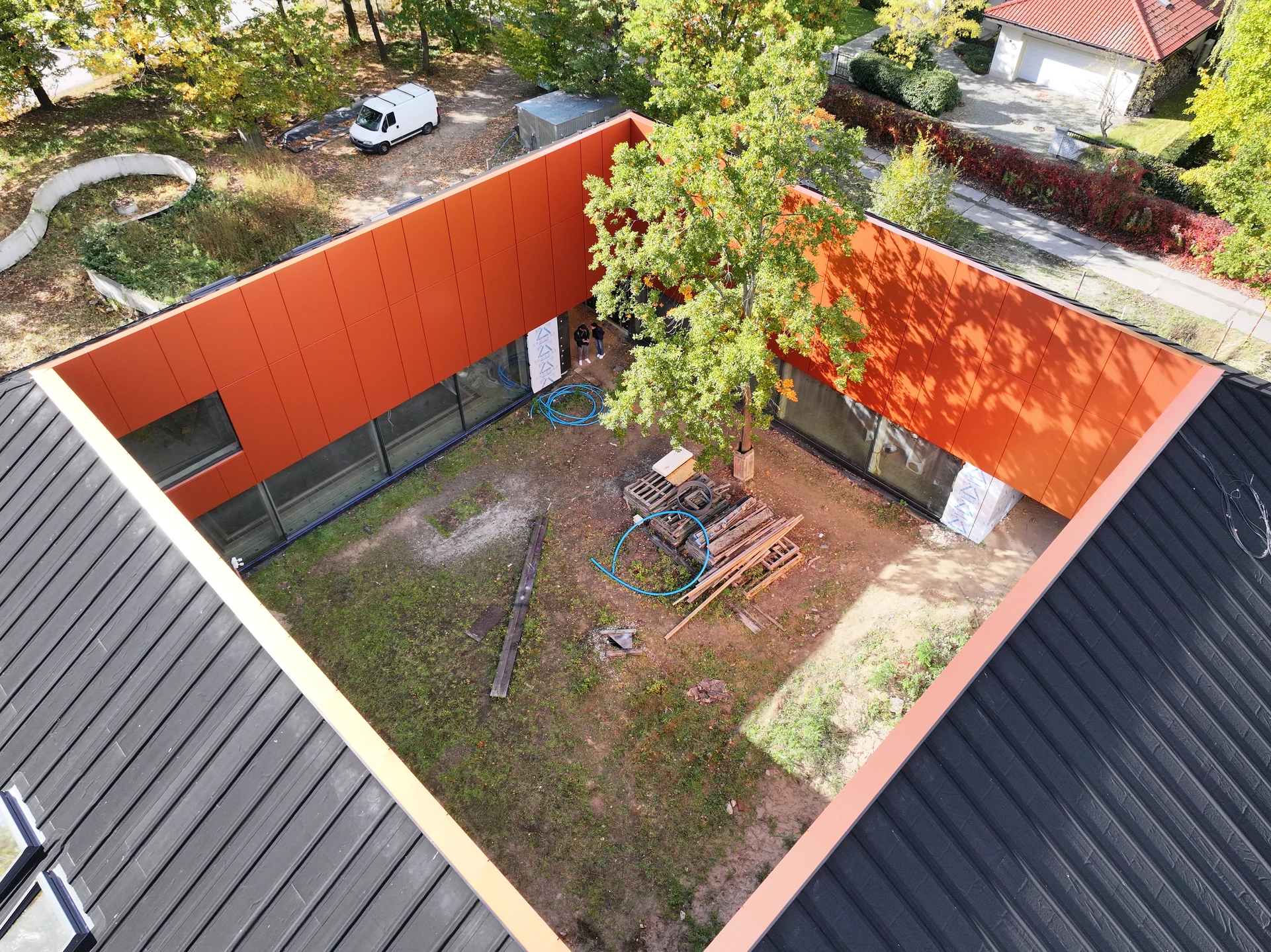

Patio z drzewem i elewacją z płyt elewacyjnych w odcieniu corten

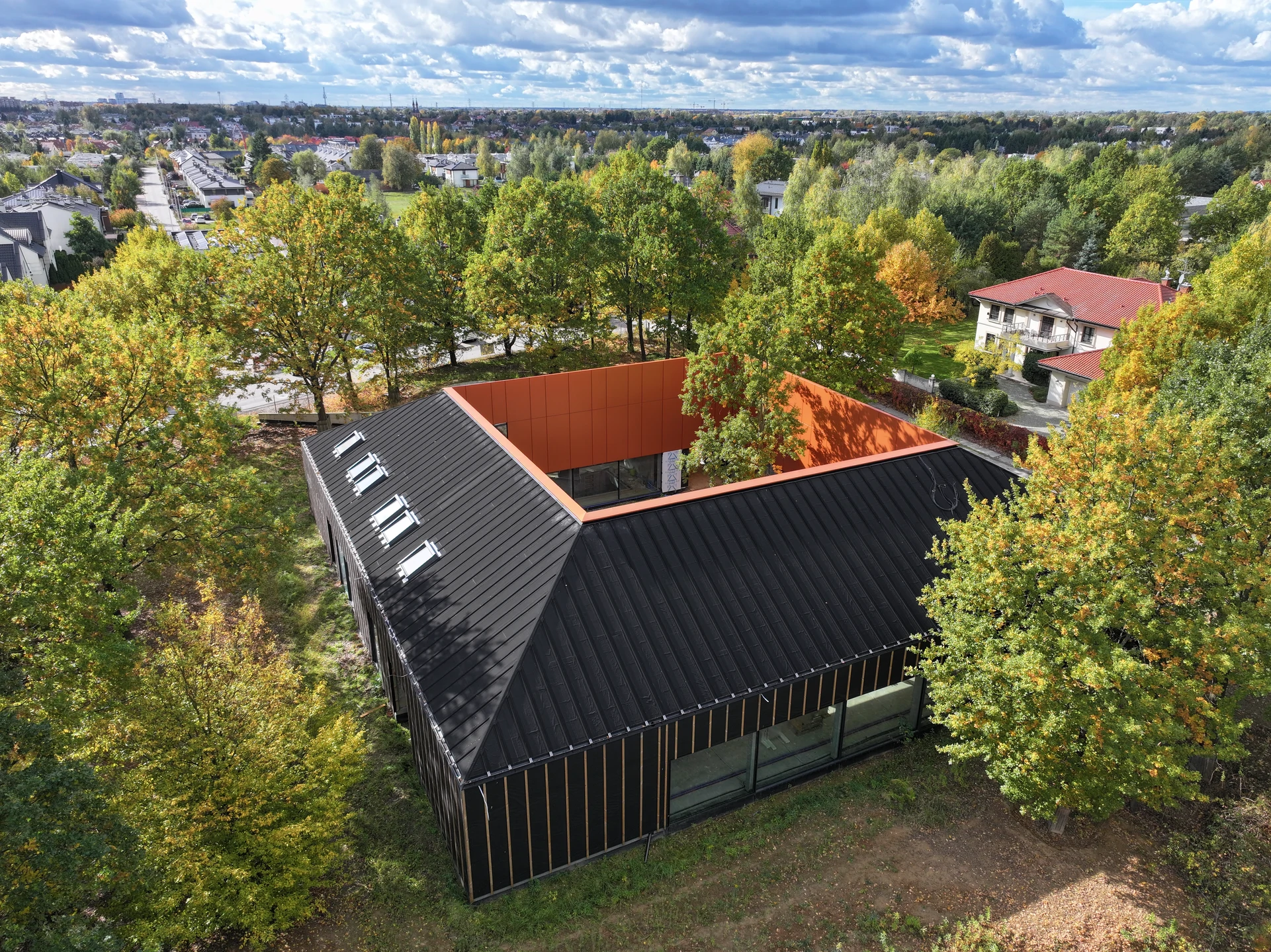

Nowoczesny dom z patio widziany z góry w otoczeniu zieleni
Architektura domu z dziedzińcem wpisana w zieloną działkę

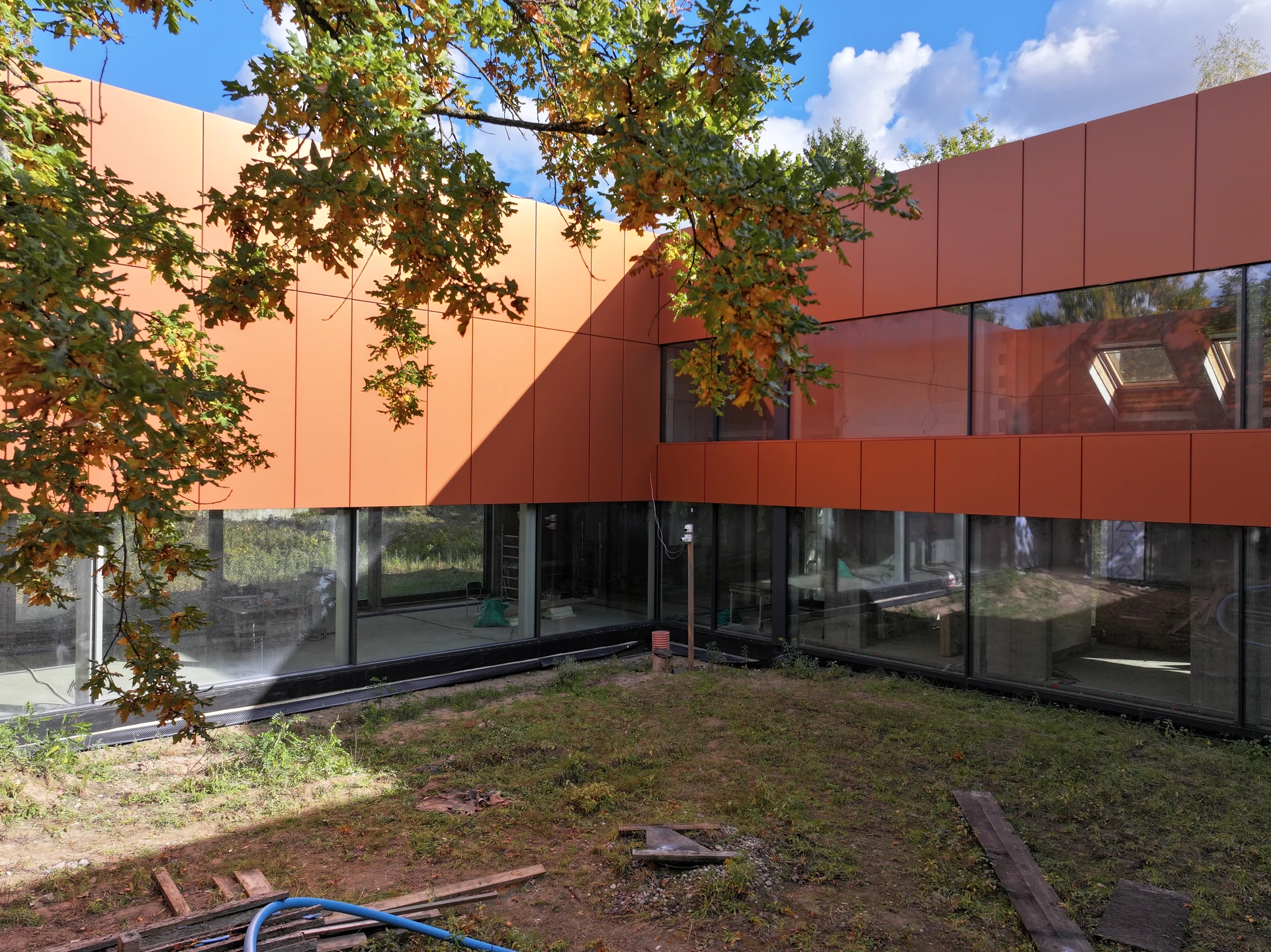

Dziedziniec wewnętrzny domu z dużymi przeszkleniami i centralnym drzewem

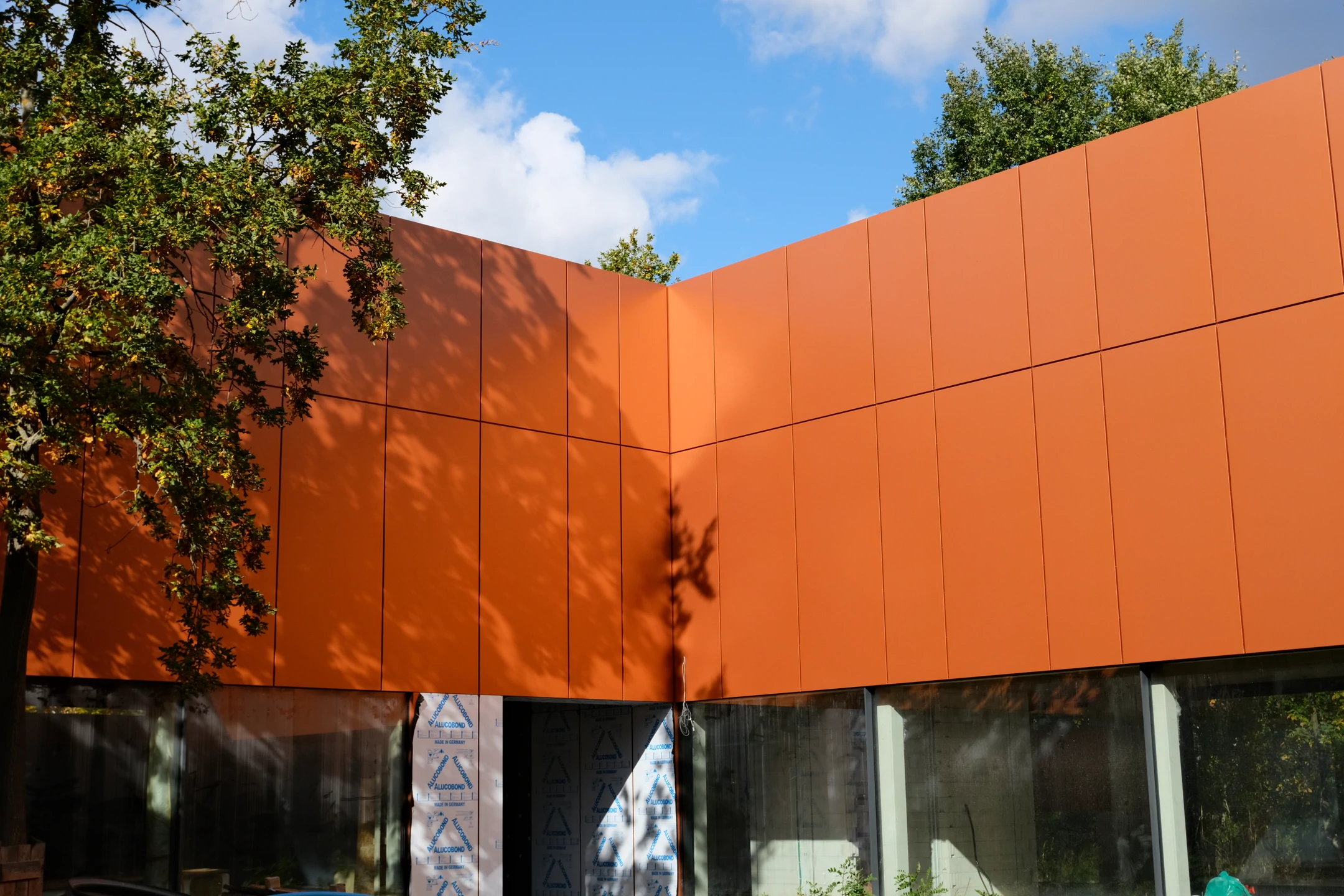

Nowoczesna elewacja z paneli w kolorze rdzawym i przeszklony narożnik budynku
Patio z drzewem i elewacją z płyt elewacyjnych w odcieniu corten

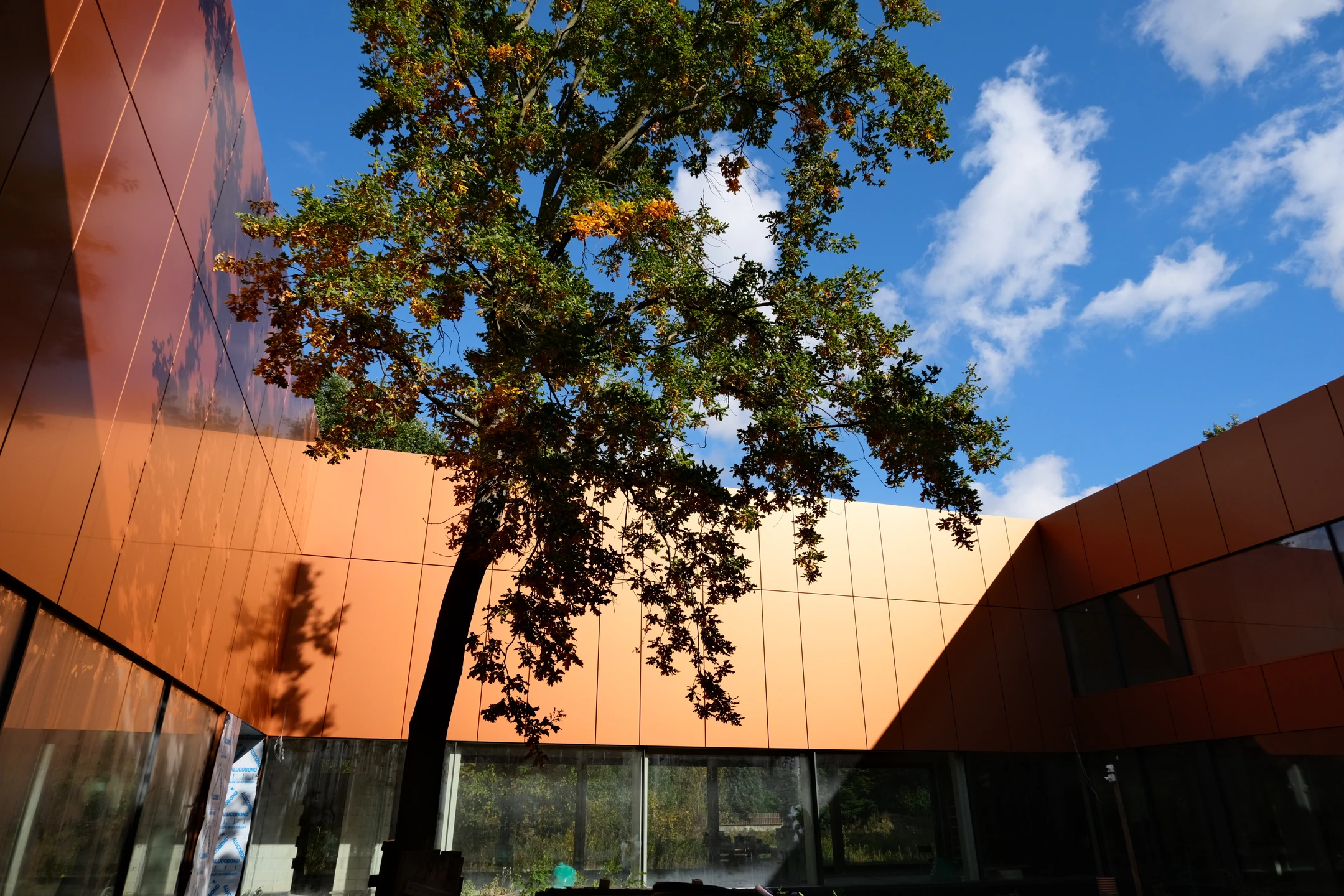

Fragment elewacji corten z cieniem drzewa na tle przeszkleń

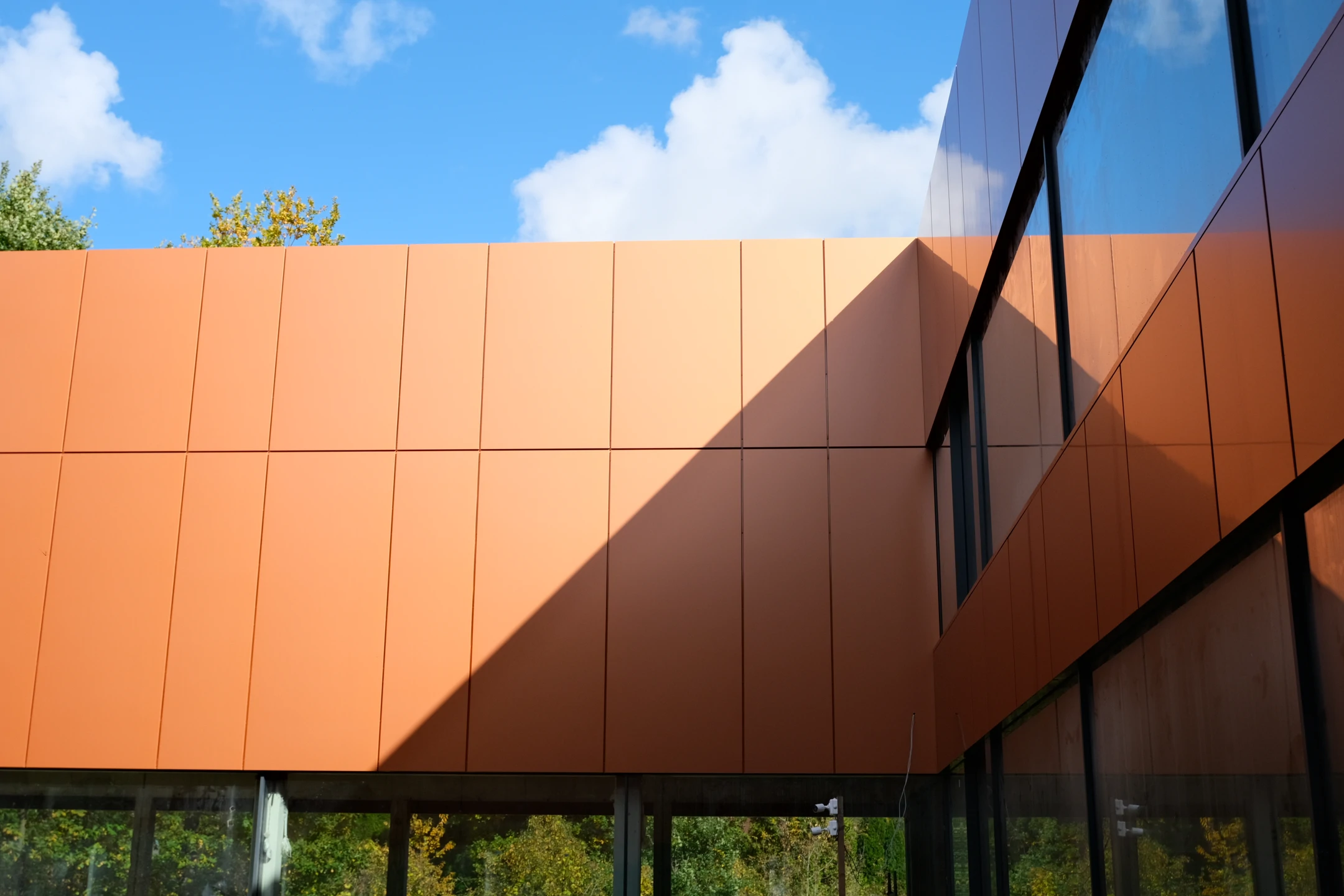

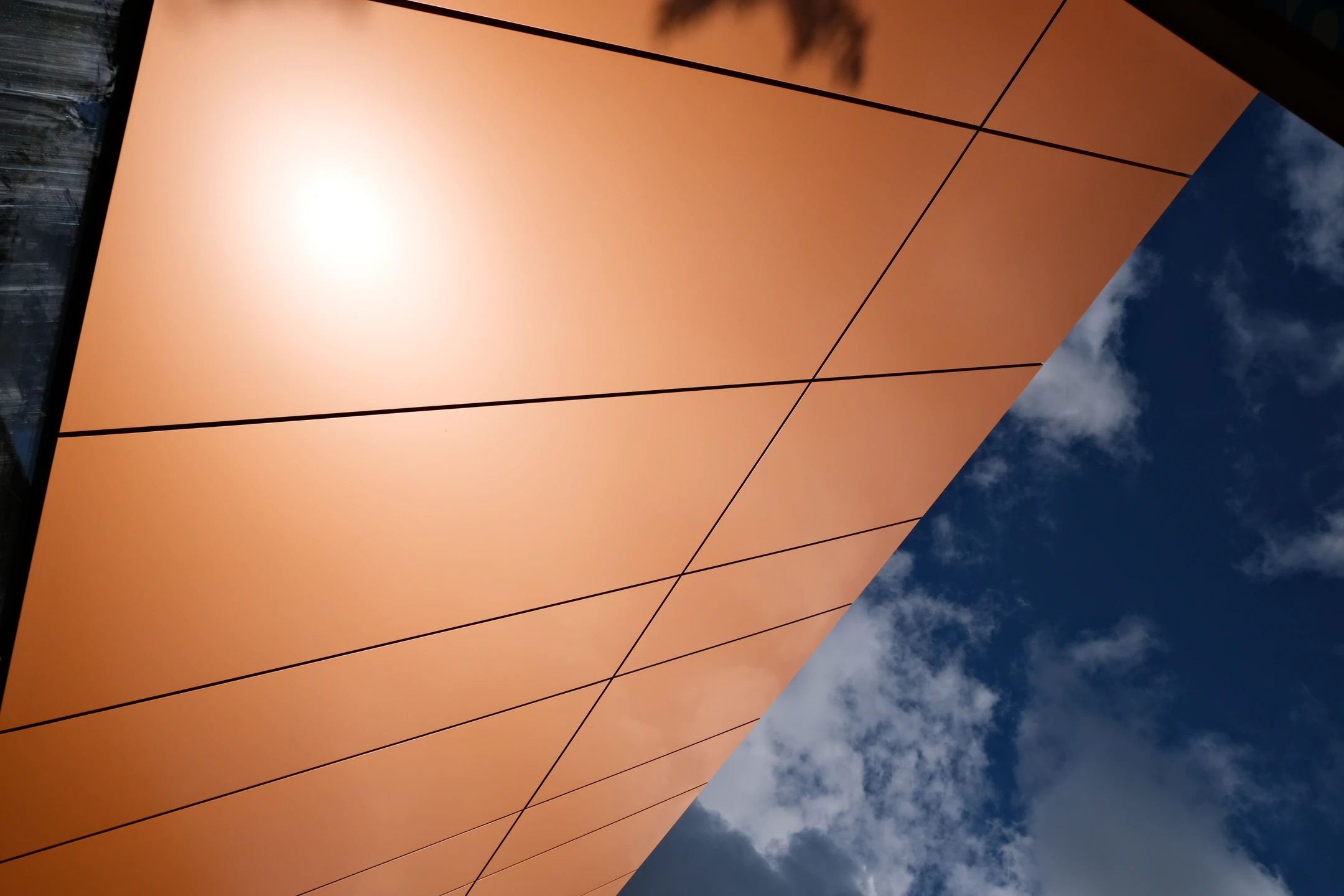

Elewacja z paneli alucobond w kolorze miedzianym

Wizualizacje

Wizualizacja wejścia do domu z drewnianym podejściem, podjazdem i garażem w nowoczesnej bryle budynku
Wizualizacja wewnętrznego basenu z widokiem na zielone patio i nowoczesną zabudowę wokół dziedzińca nocą
Wizualizacja słonecznego dziedzińca z drewnianym tarasem, zielenią i przeszklonymi elewacjami budynku
Wizualizacja nowoczesnego salonu z kominkiem i panoramicznym przeszkleniem na patio oraz strefę rekreacyjną

Stan Surowy

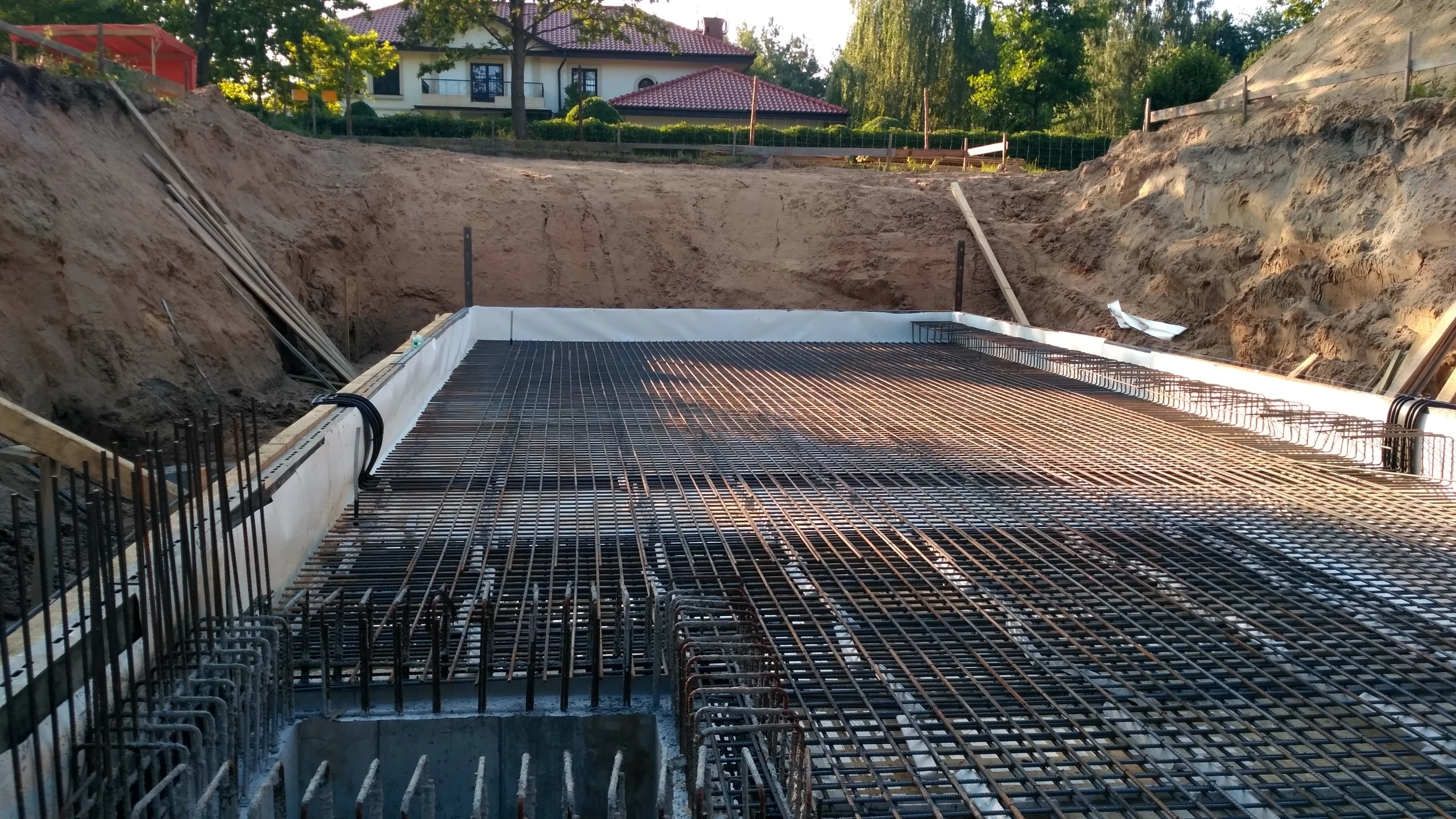

Zbrojenie płyty fundamentowej w wykopie – etap stanu surowego pod konstrukcję żelbetową

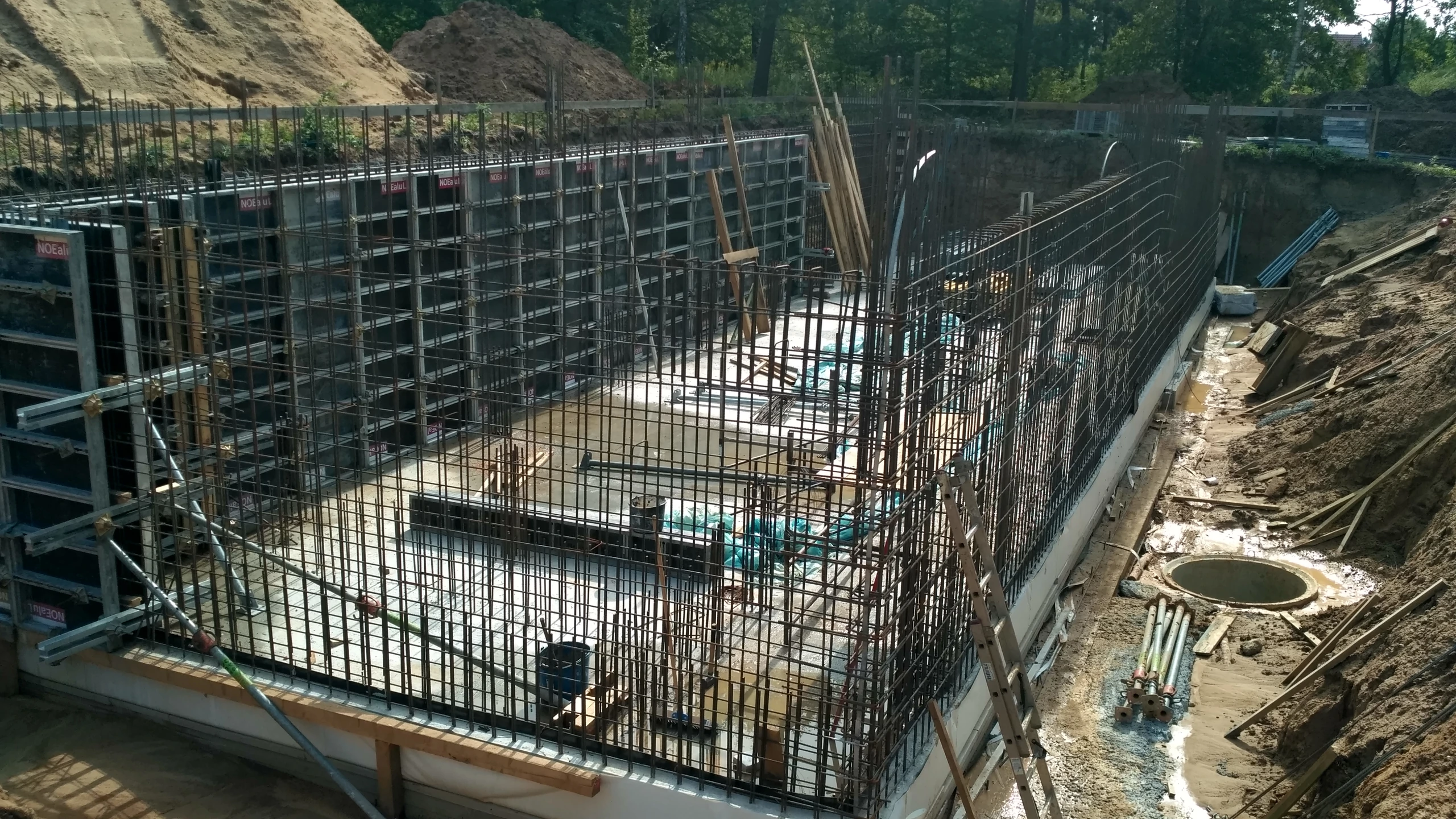

Szalunki i zbrojenie ścian żelbetowych w wykopie – przygotowanie pod ściany z betonu architektonicznego

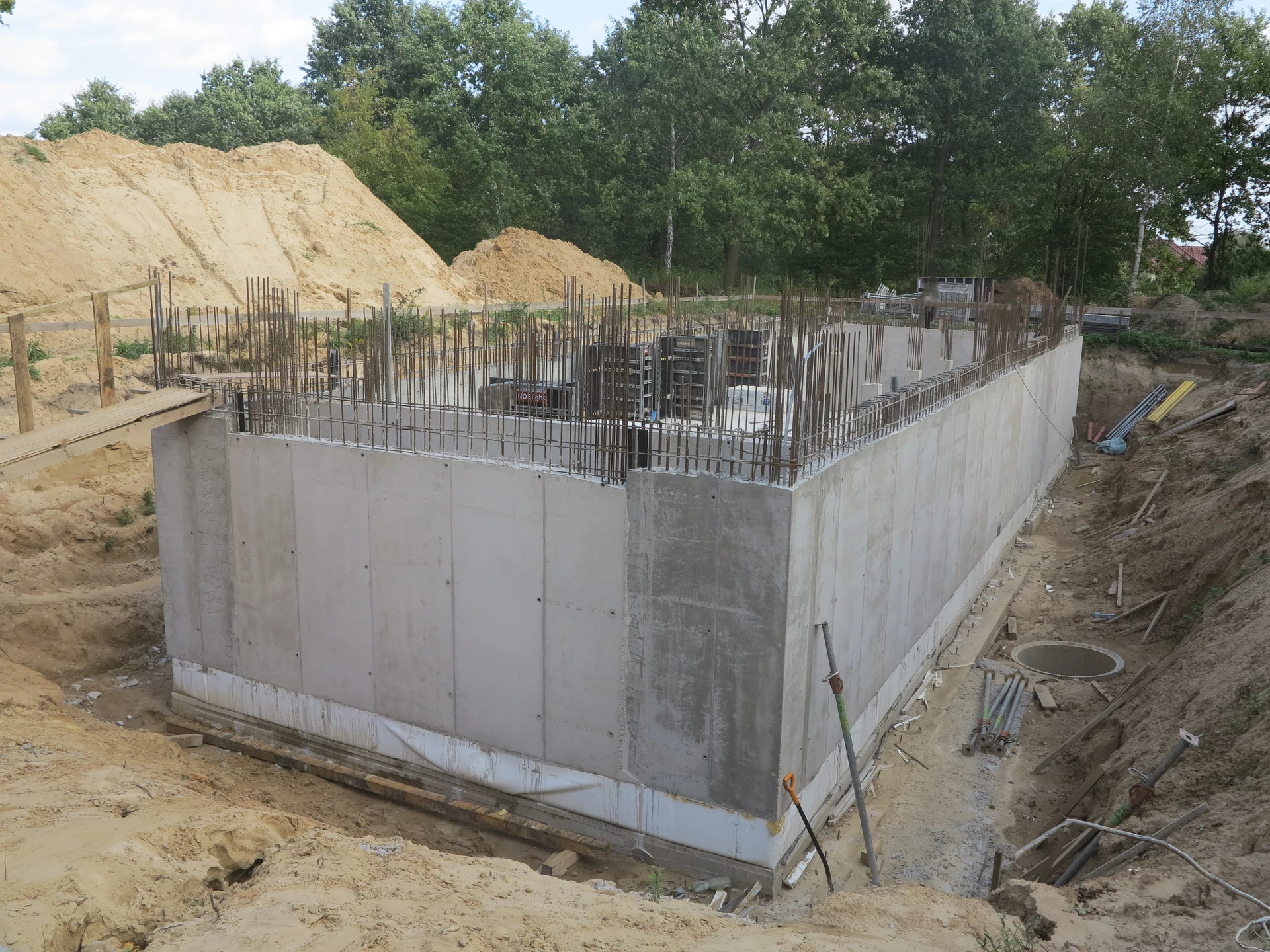

Wylane ściany żelbetowe piwnicy w technologii białej wanny w wykopie z wypuszczonym zbrojeniem – baza pod parter i piętro z betonu architektonicznego

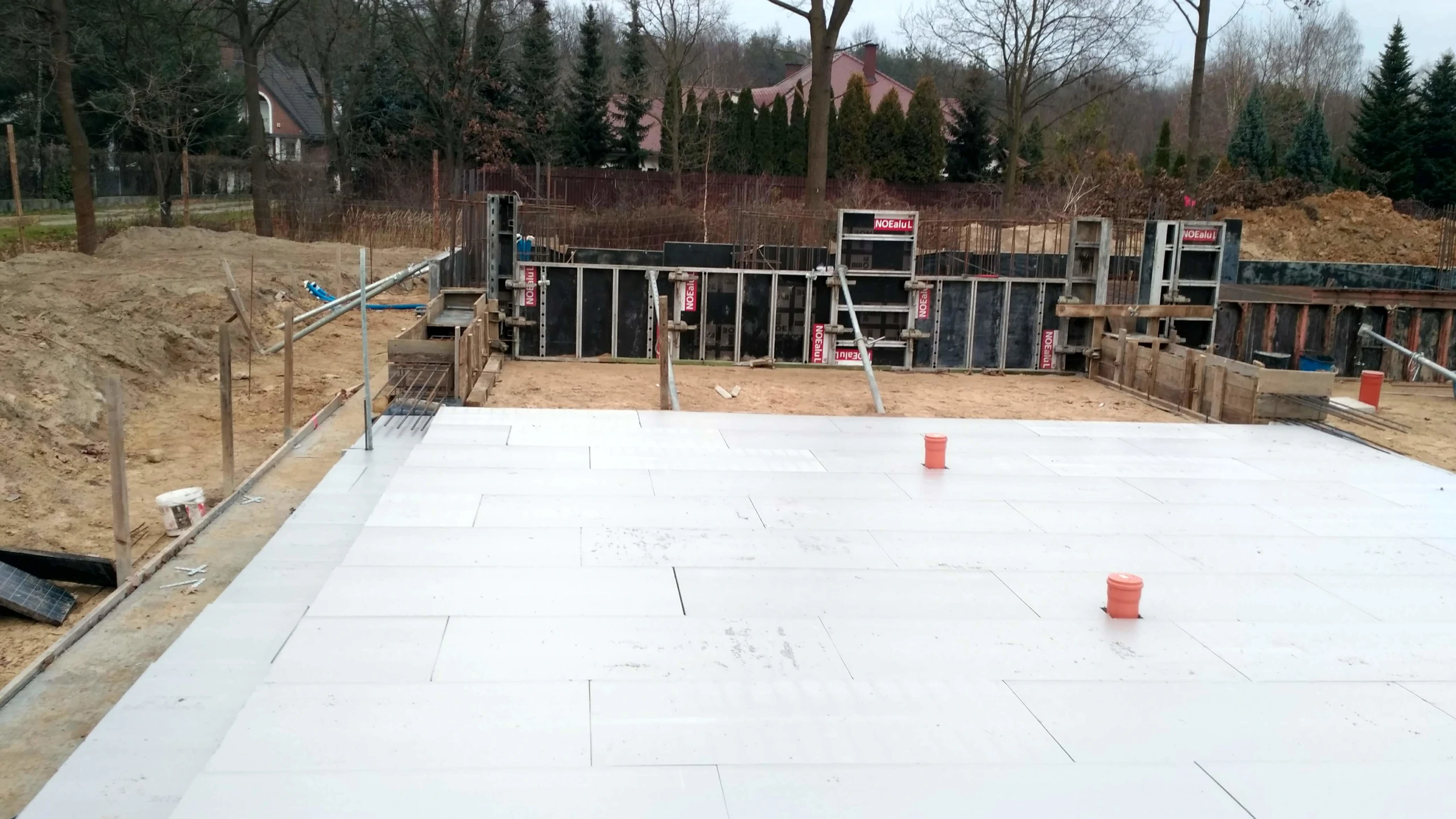

Izolacja XPS i przygotowanie płyty fundamentowej – prace przed betonowaniem elementów żelbetowych

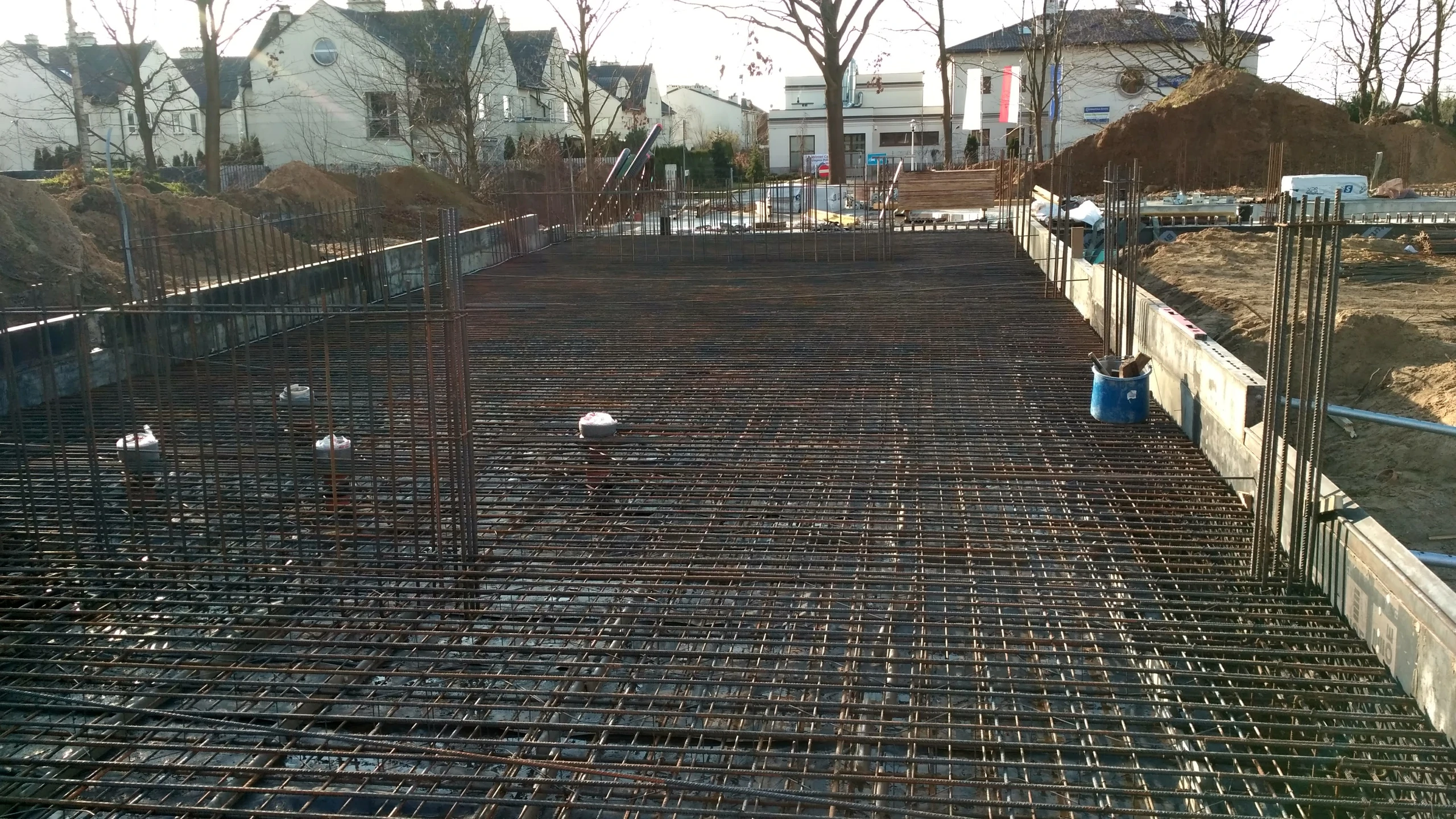

Gęste zbrojenie płyty fundamentowej z wypuszczonymi prętami pod ściany – przygotowanie do zalania żelbetu

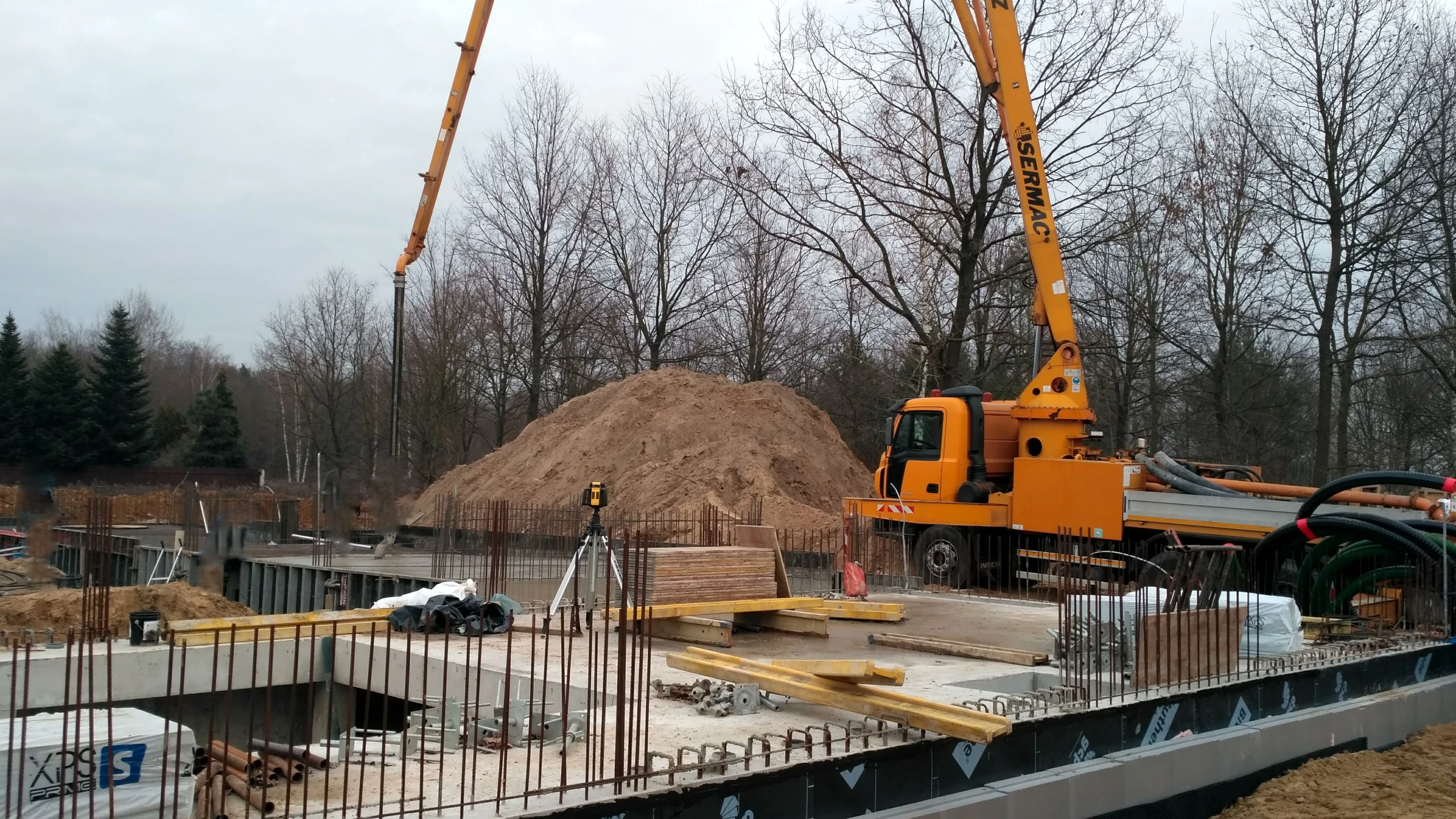

Pompa do betonu na budowie – betonowanie płyty/stropu żelbetowego w stanie surowym

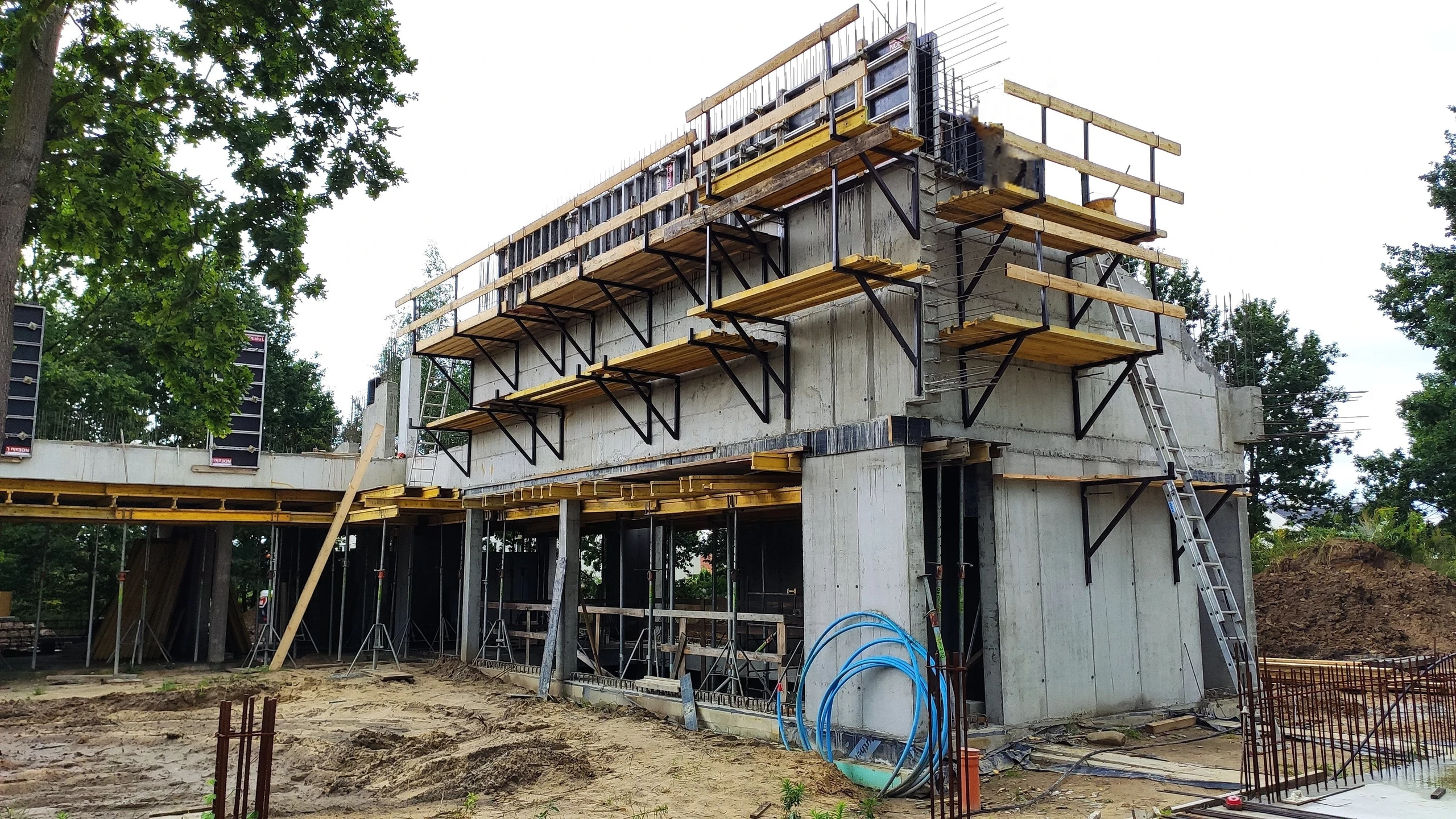

Ściany z betonu architektonicznego i deskowania na piętrze – przygotowanie pod skośny strop żelbetowy
Konstrukcja parteru i piętra z betonu architektonicznego – widok bryły przed wykonaniem stropu skośnego

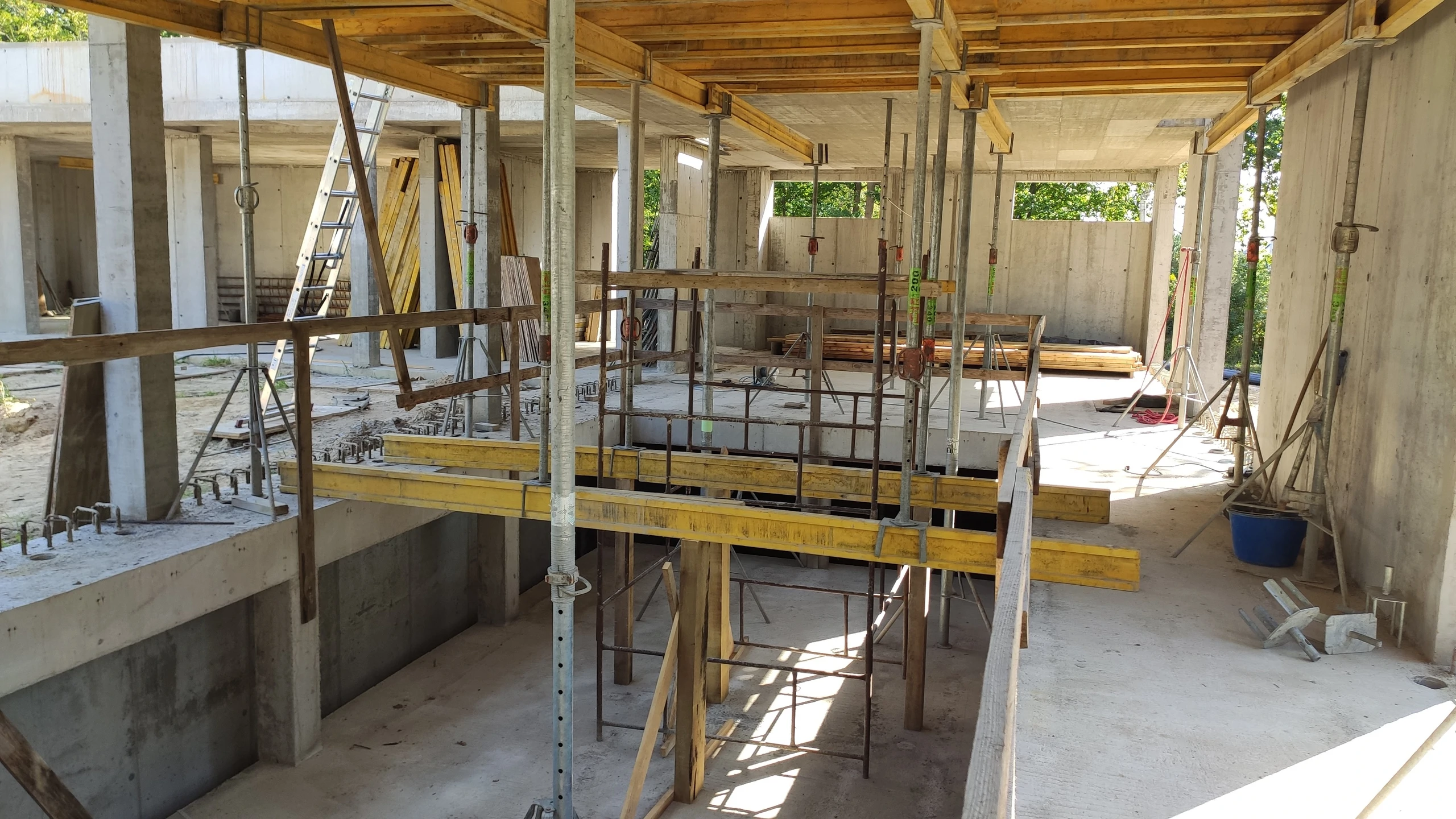

Wnętrze stanu surowego: stropy żelbetowe, podpory i otwory technologiczne przy ścianach z betonu architektonicznego

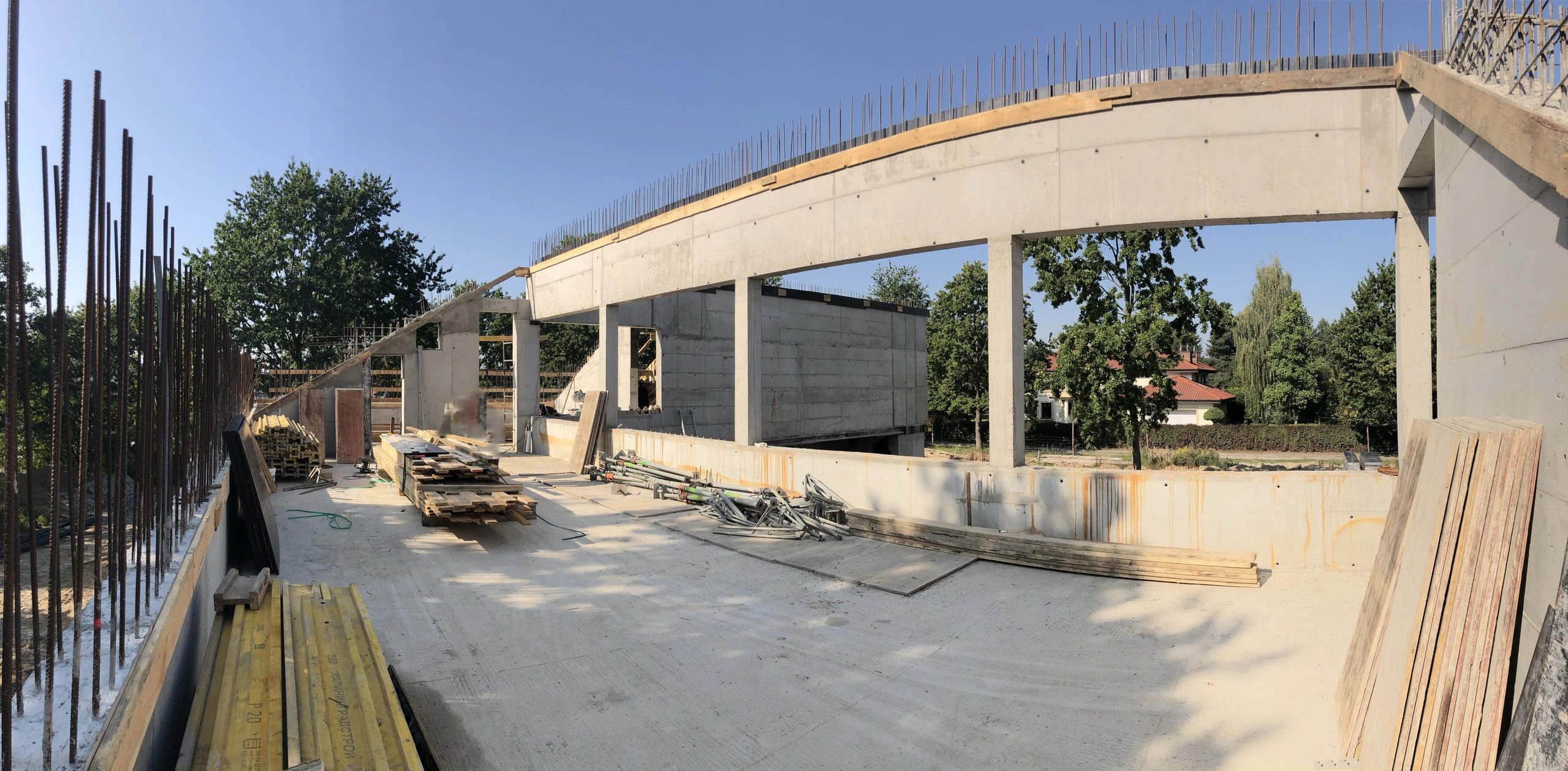

Piętro z elementem o łukowej linii i dużymi otworami – beton architektoniczny oraz przygotowanie pod strop żelbetowy po skosie

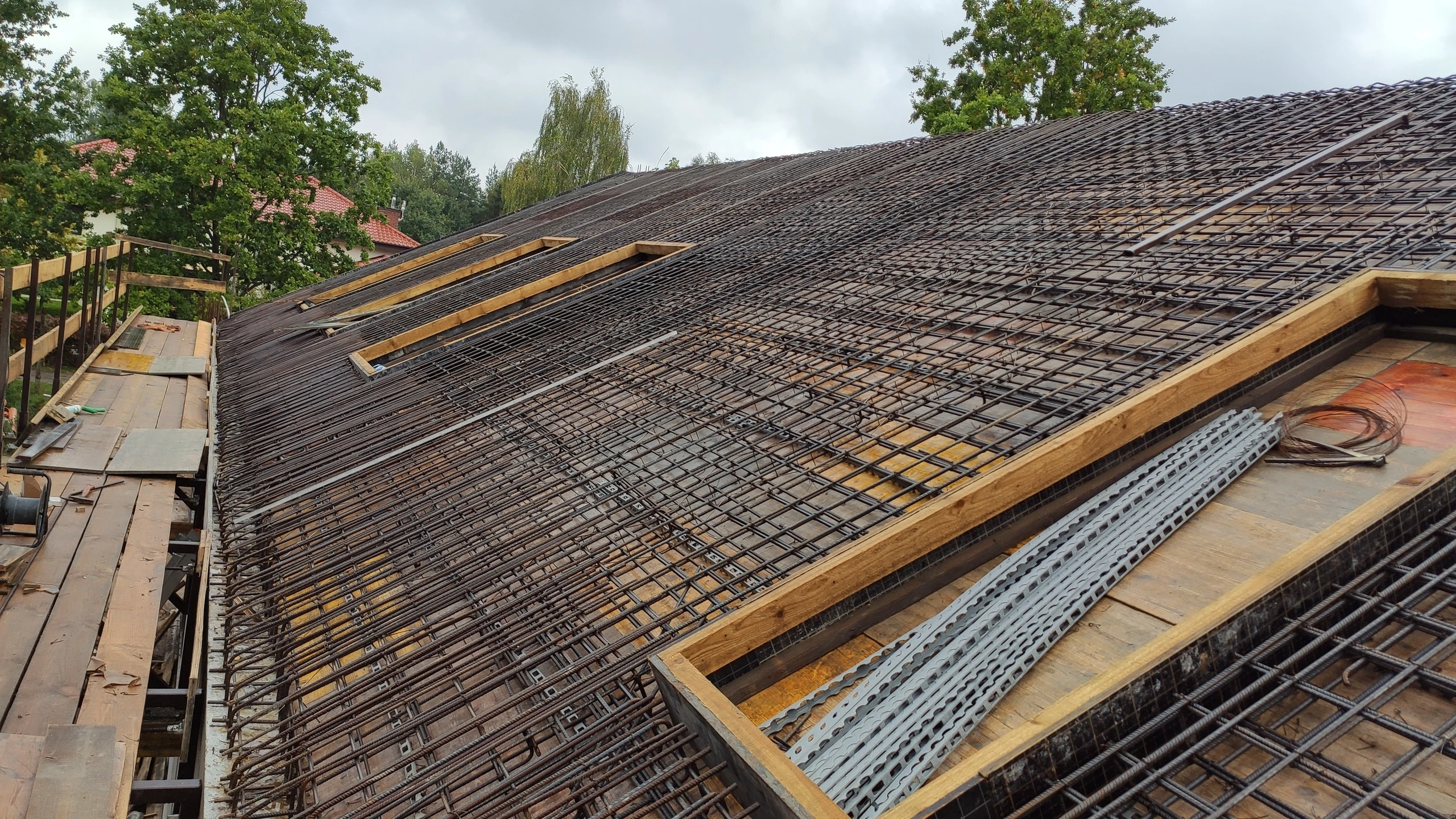

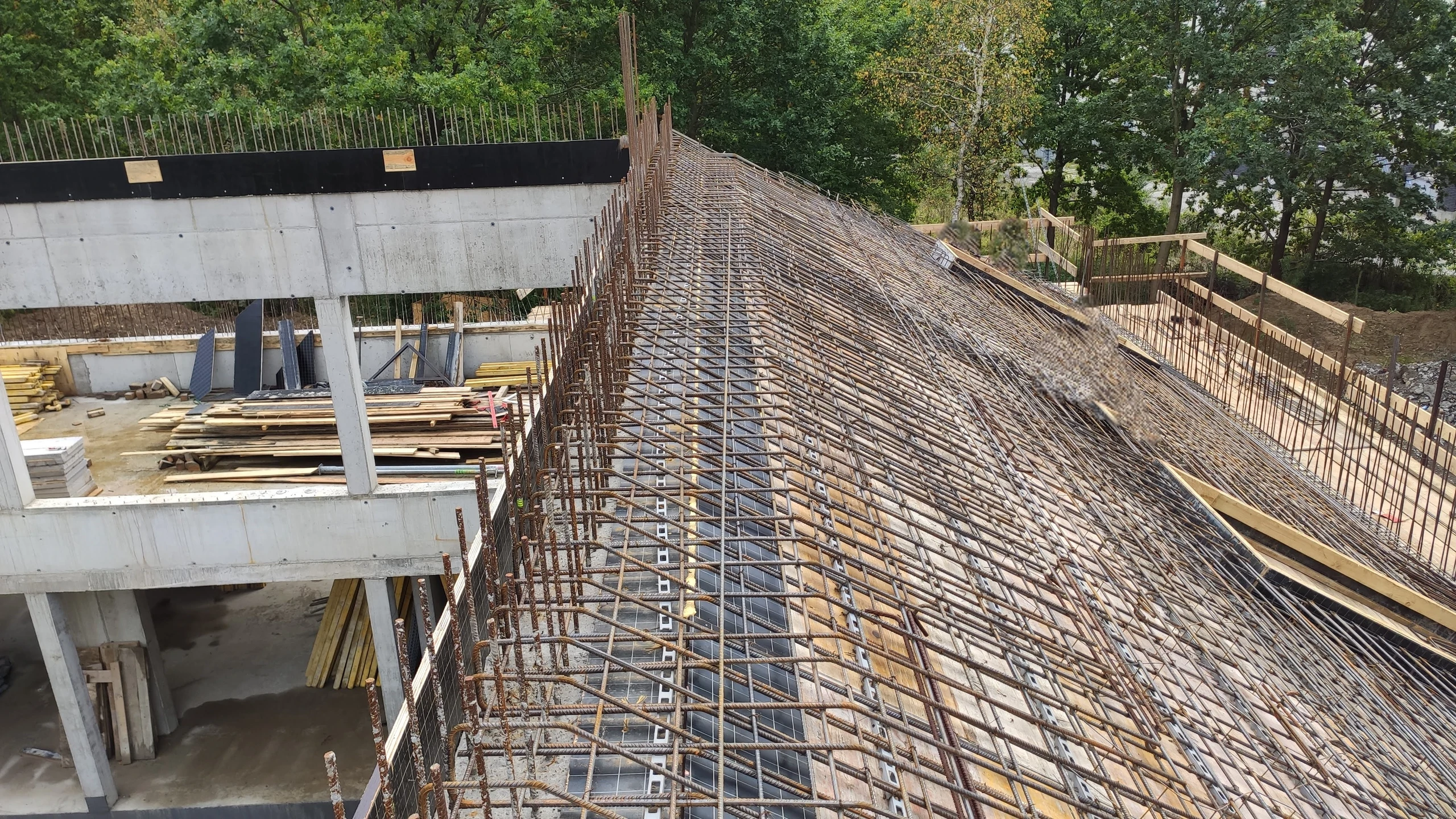

Zbrojenie skośnego stropu żelbetowego – gęsta siatka prętów na połaci przed betonowaniem
Skośny strop żelbetowy ze zbrojeniem i otworami pod świetliki – przygotowanie do wylania betonu

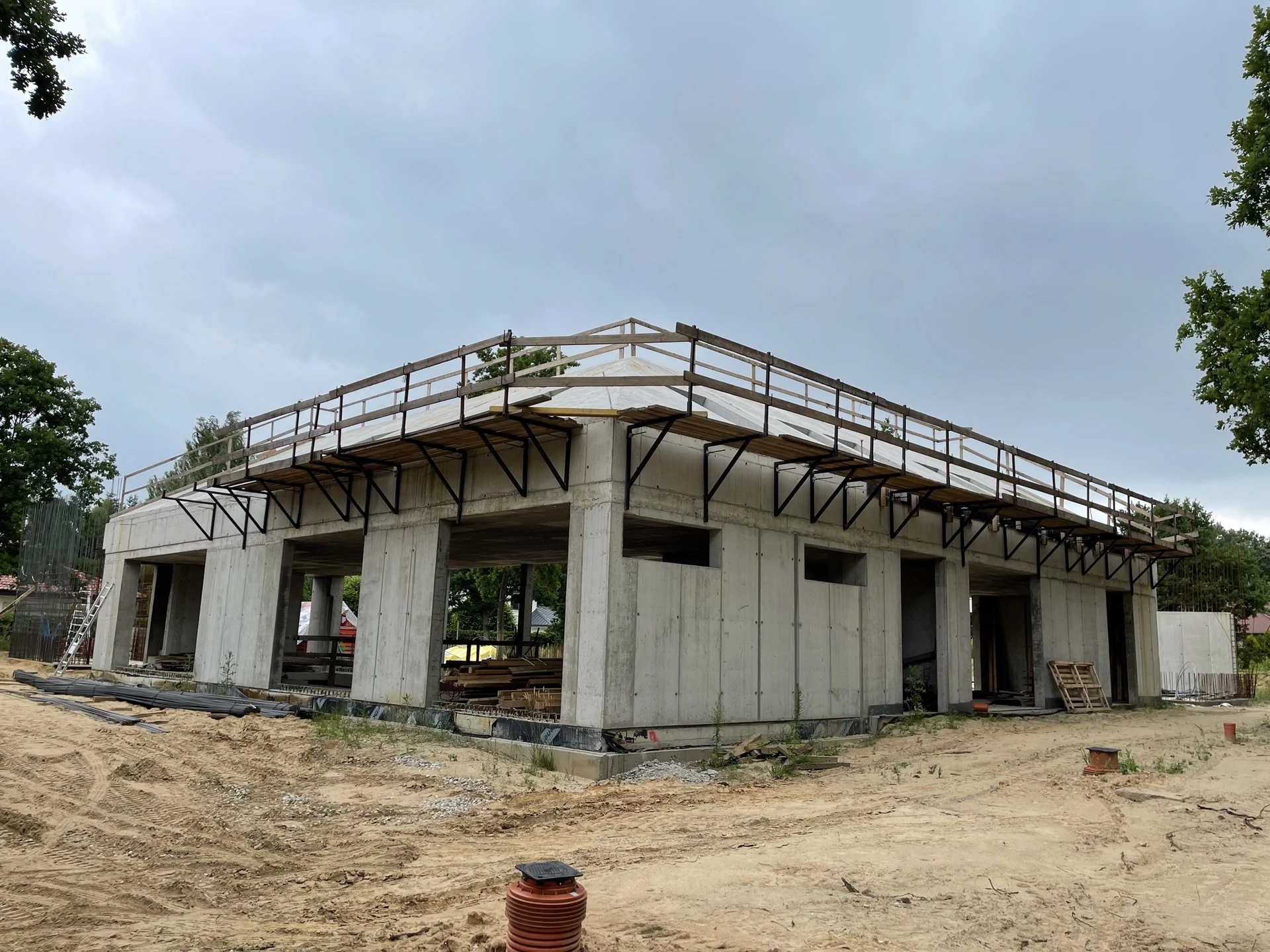

Elewacja z betonu architektonicznego – ściany i słupy żelbetowe w stanie surowym (parter i piętro)
Widok ogólny: parter i piętro z betonu architektonicznego oraz elementy przygotowania pod skośny strop żelbetowy

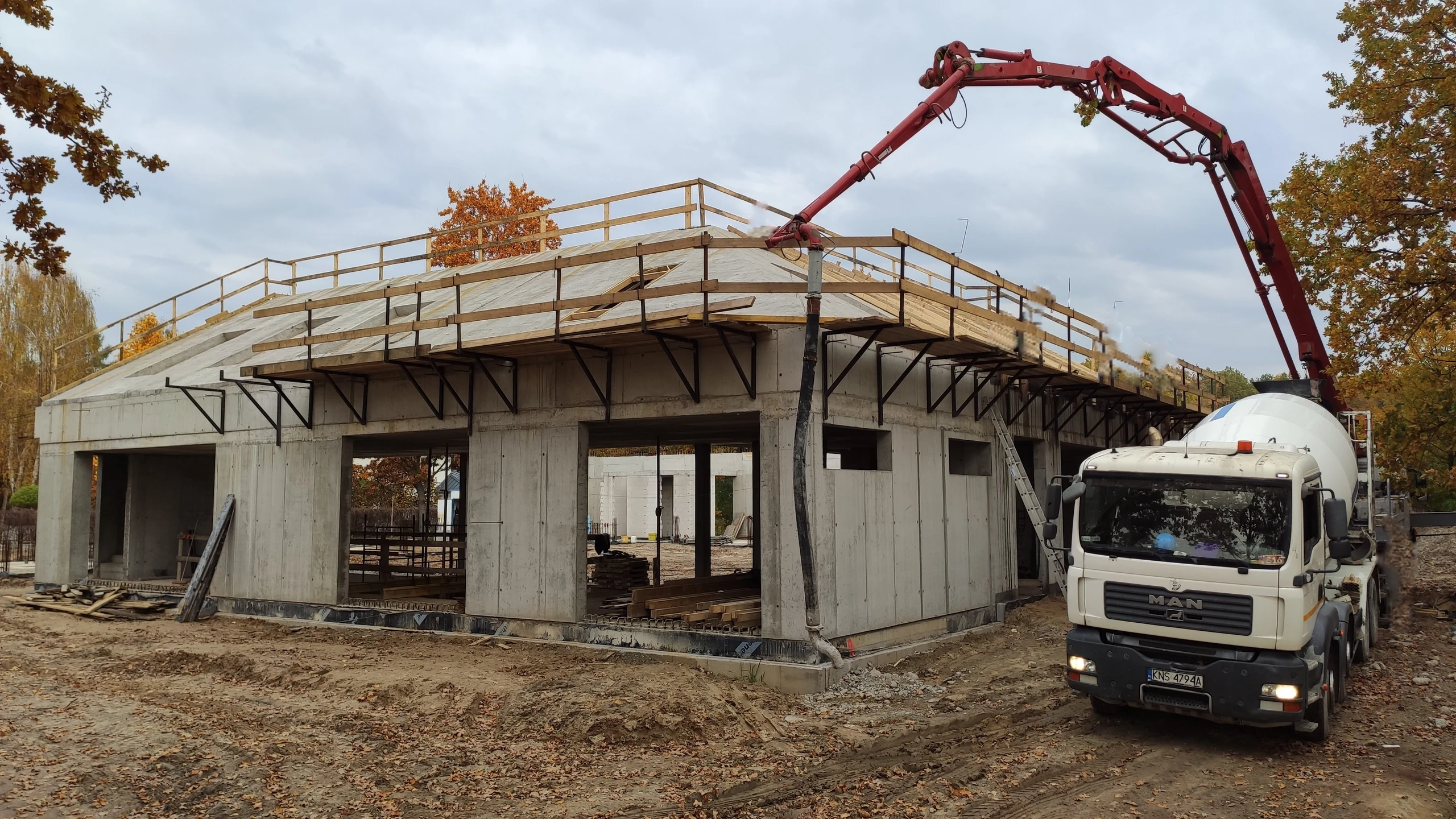

Betonowanie skośnego stropu żelbetowego pompą – budynek z betonu architektonicznego w stanie surowym

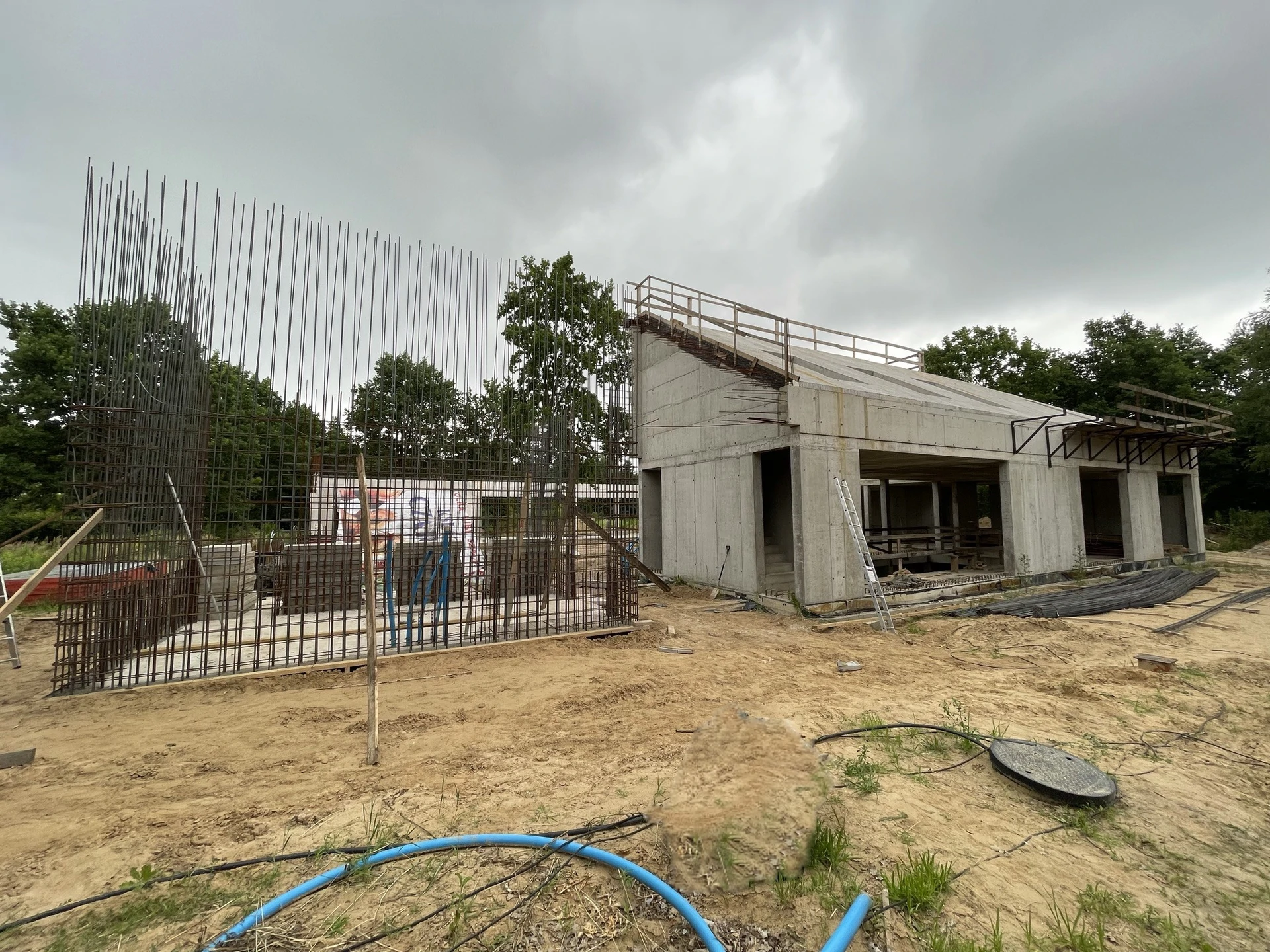

Zbrojenie ściany i budynek z przygotowaną połacią pod skośny strop żelbetowy – etap stanu surowego

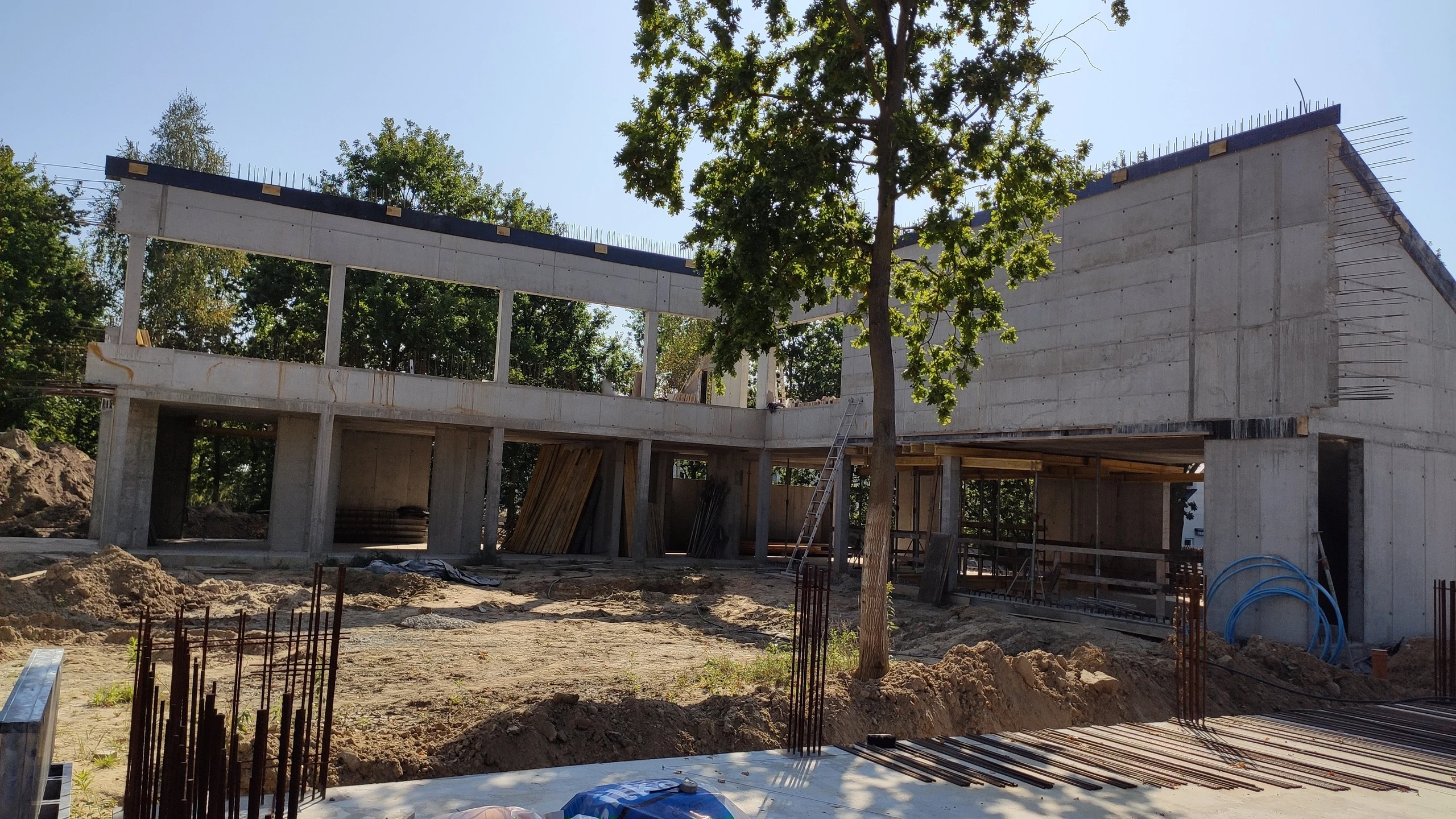

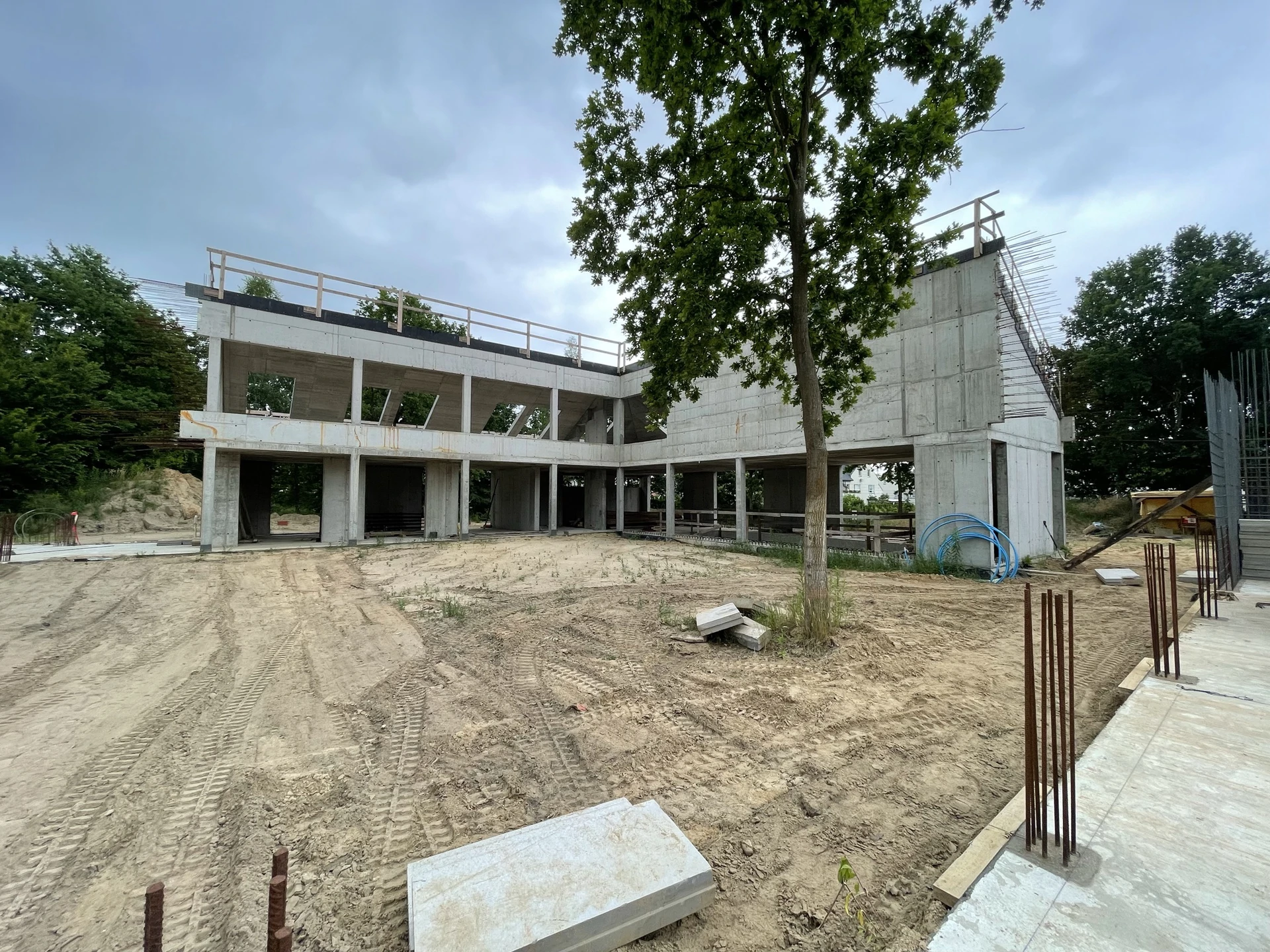

Szkielet żelbetowy z betonu architektonicznego – parter i piętro z dużymi otworami, przygotowanie pod dach/strop skośny
Widok dziedzińca: żelbetowe słupy i stropy oraz ściany z betonu architektonicznego – stan surowy.
Szalunki i zabezpieczenia na dachu – wykonany stropu skośny żelbetowego w budynku z betonu architektonicznego

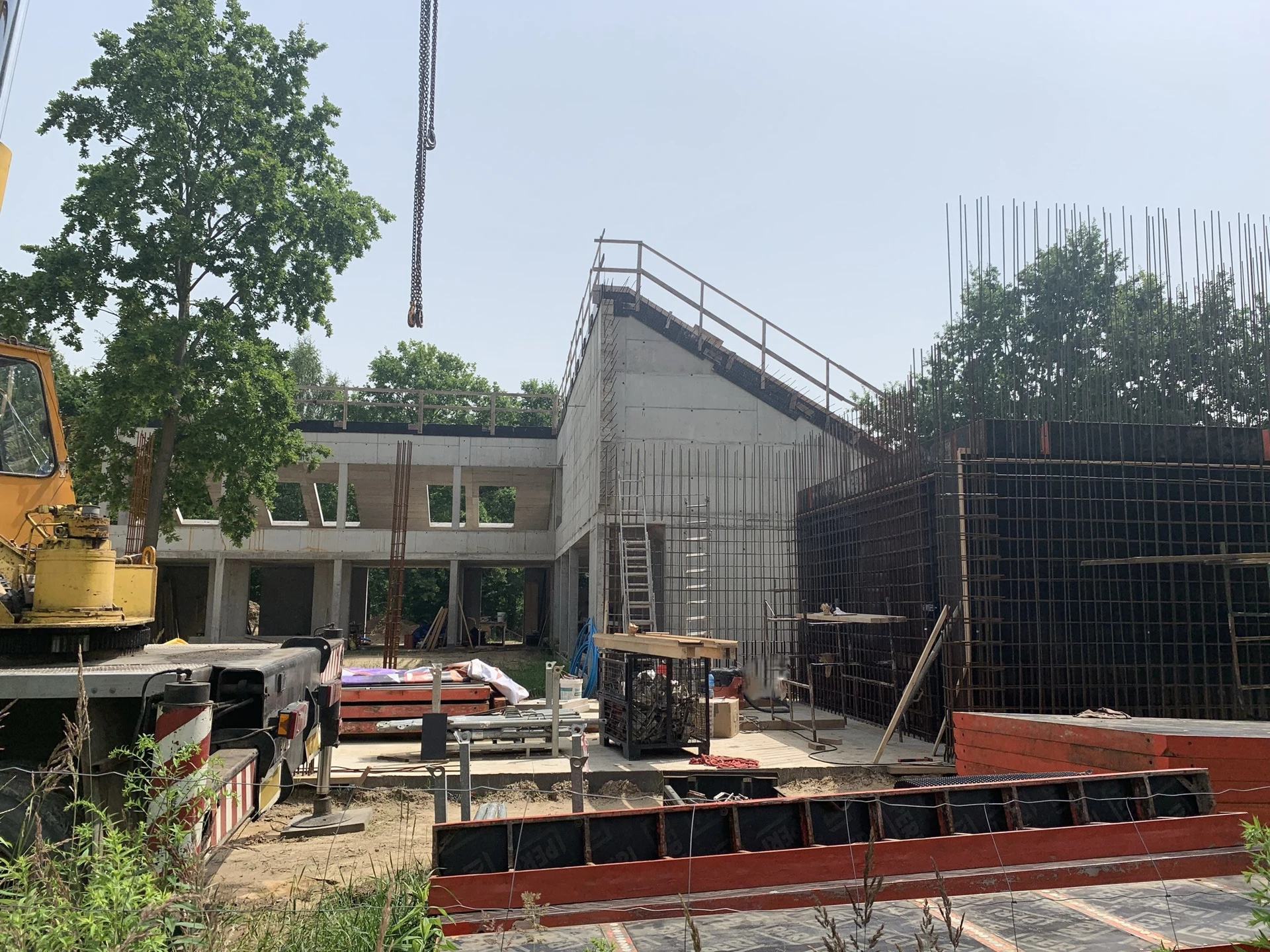

Plac budowy: zbrojenie ścian i elementów żelbetowych – etap realizacji ścian z betonu architektonicznego i stropu skośnego

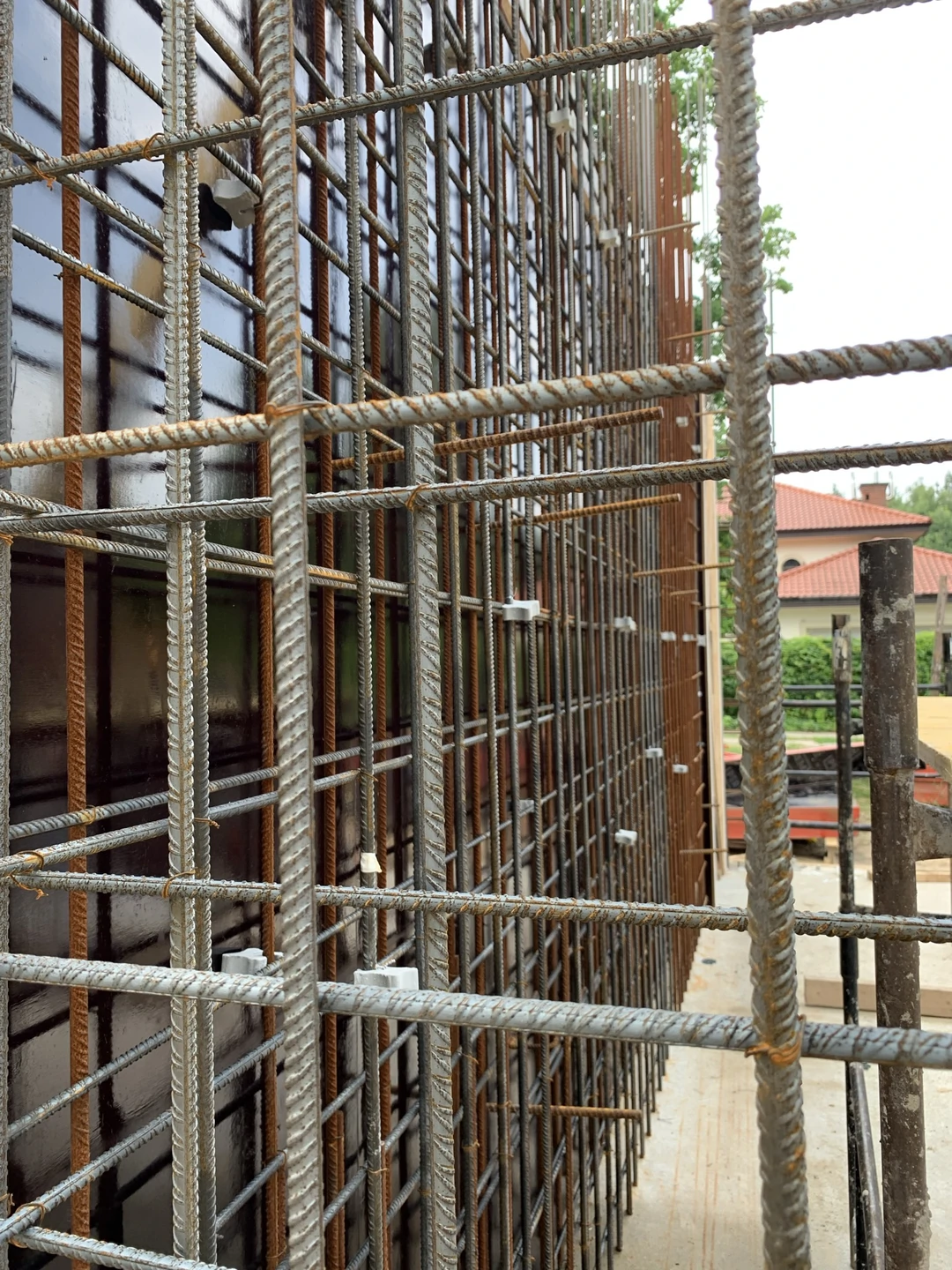

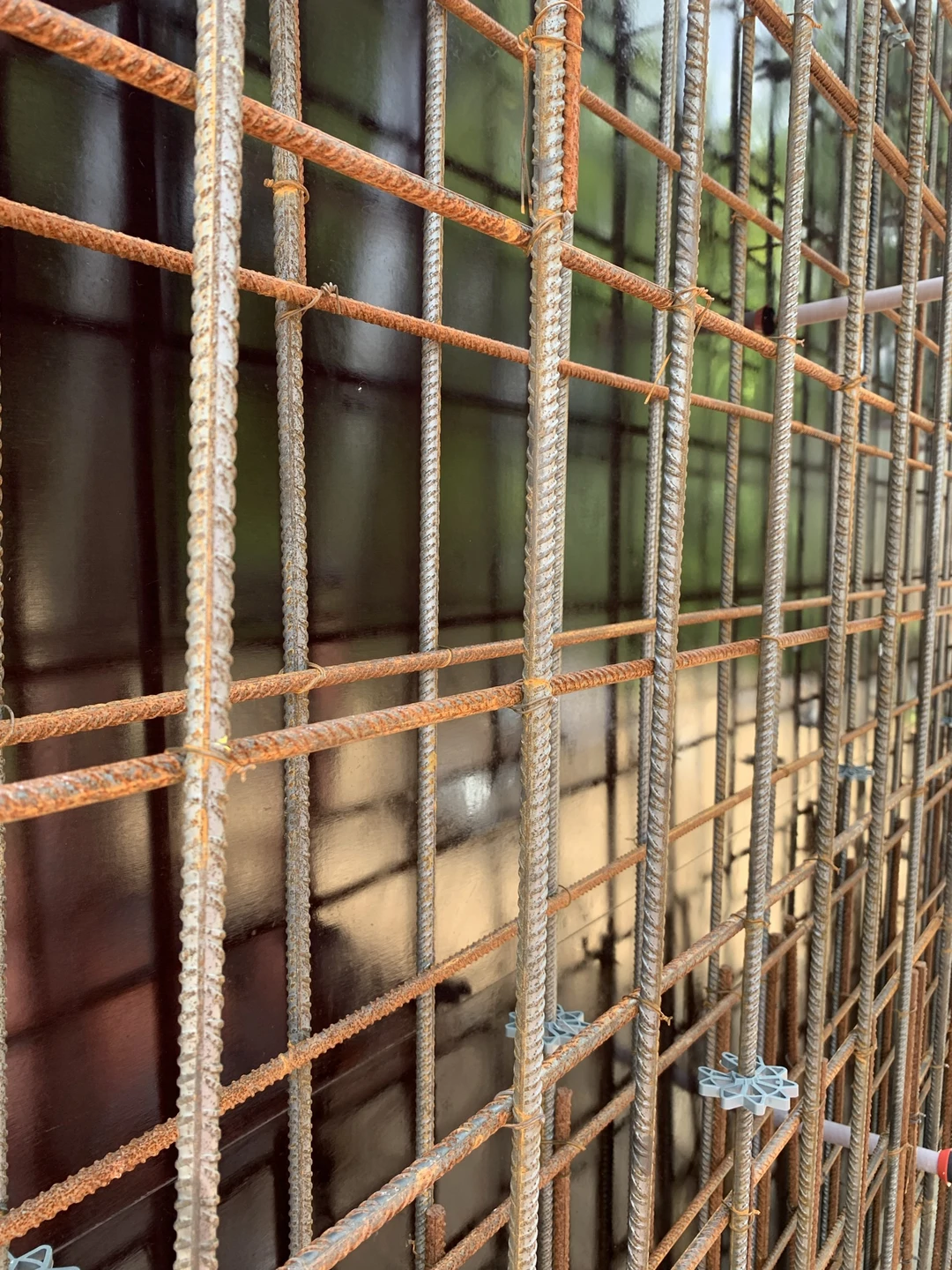

Zbrojenie ściany żelbetowej przy szalunku – przygotowanie ścian z betonu architektonicznego

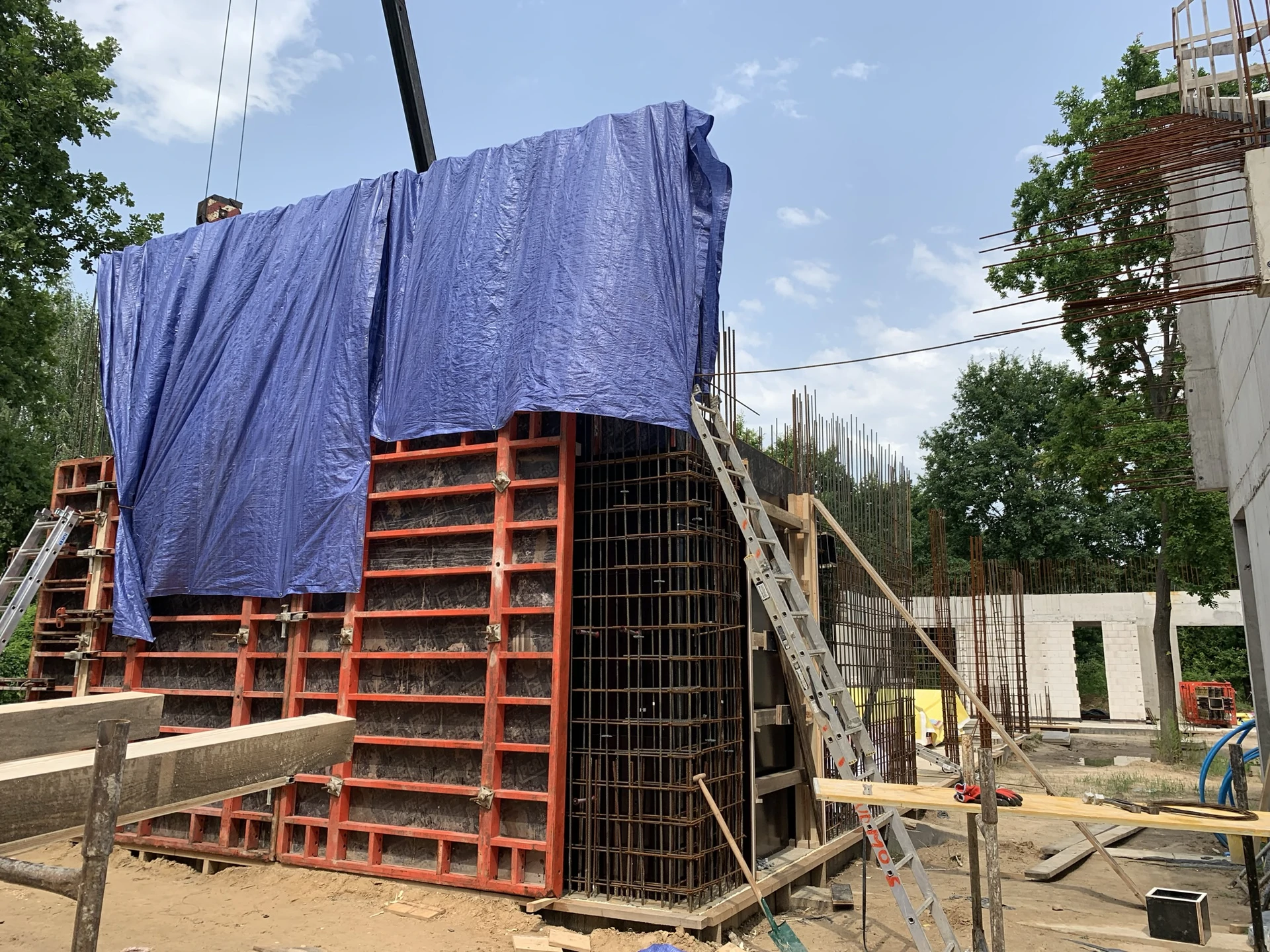

Szalunek ściany żelbetowej (zabezpieczony plandeką) i zbrojenie naroża – przygotowanie betonu architektonicznego
Zbrojenie ściany żelbetowej przy deskowaniu – detal przygotowania ścian z betonu architektonicznego

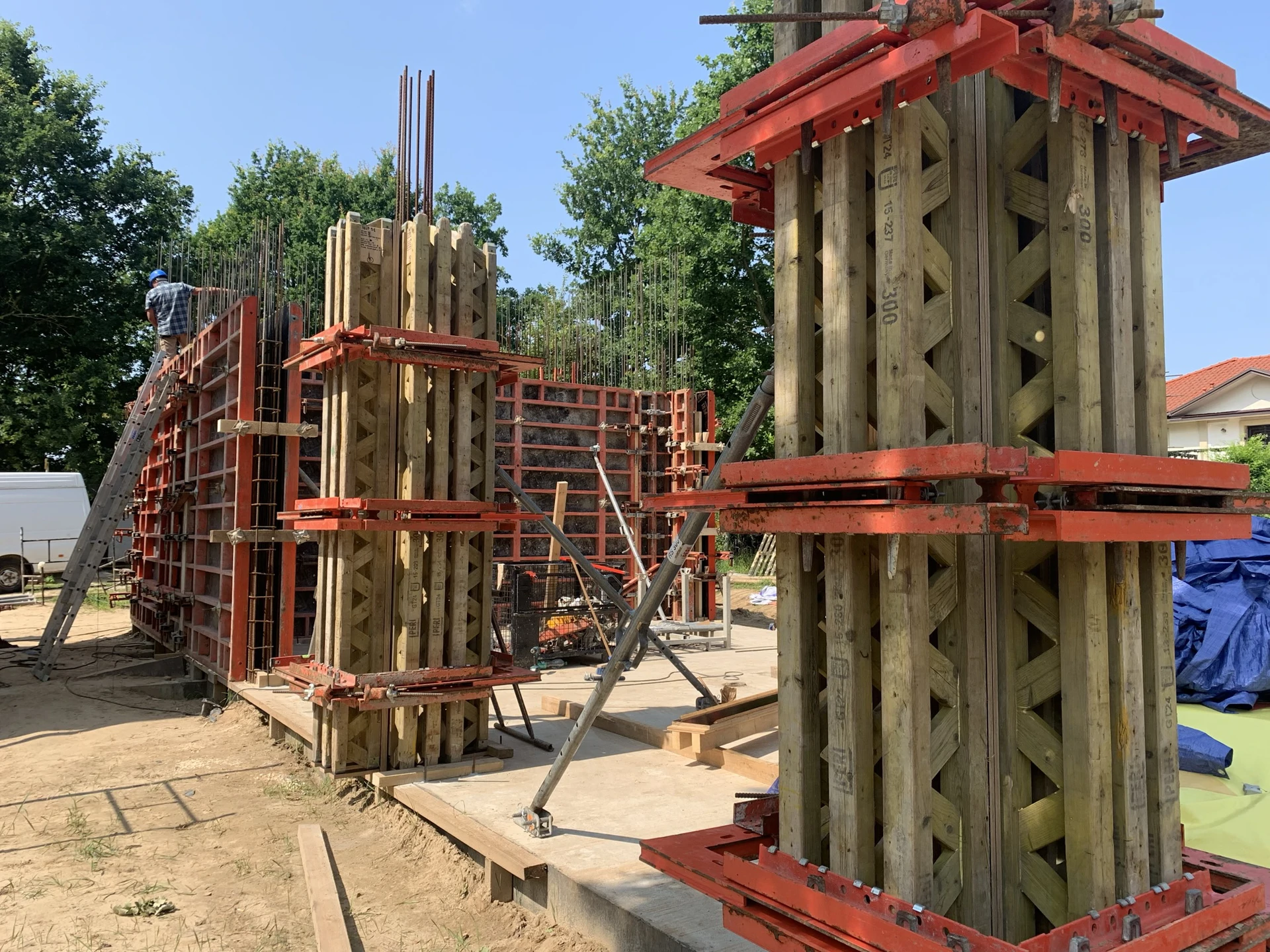

Szalunki słupów i ścian żelbetowych na budowie – etap prac pod beton architektoniczny

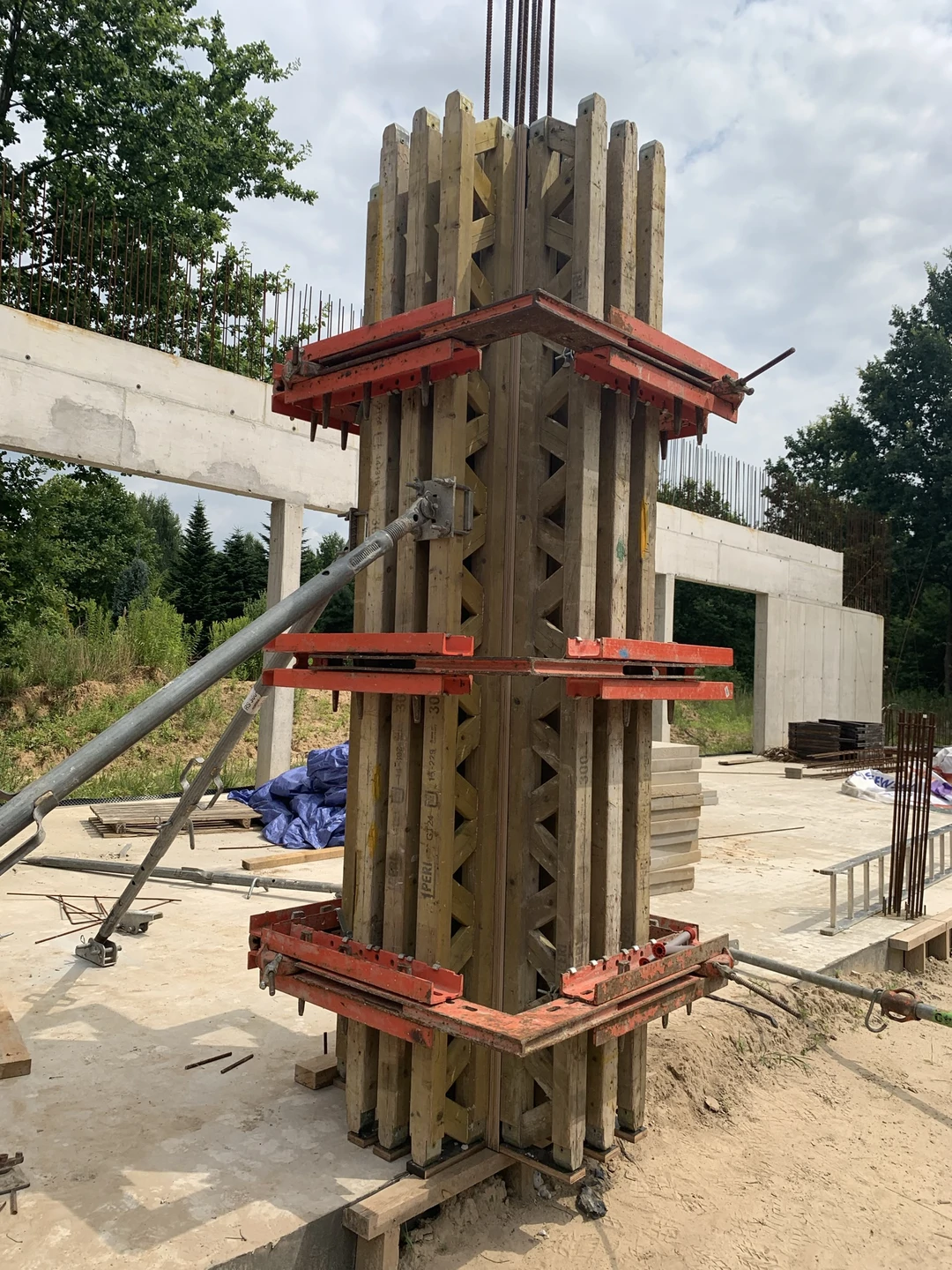

Szalunek słupa żelbetowego z odciągiem i wypuszczonym zbrojeniem – element konstrukcji z betonu architektonicznego
Montaż i kontrola szalunku ściany żelbetowej – prace przy ścianach z betonu architektonicznego, w tle pompa do betonu

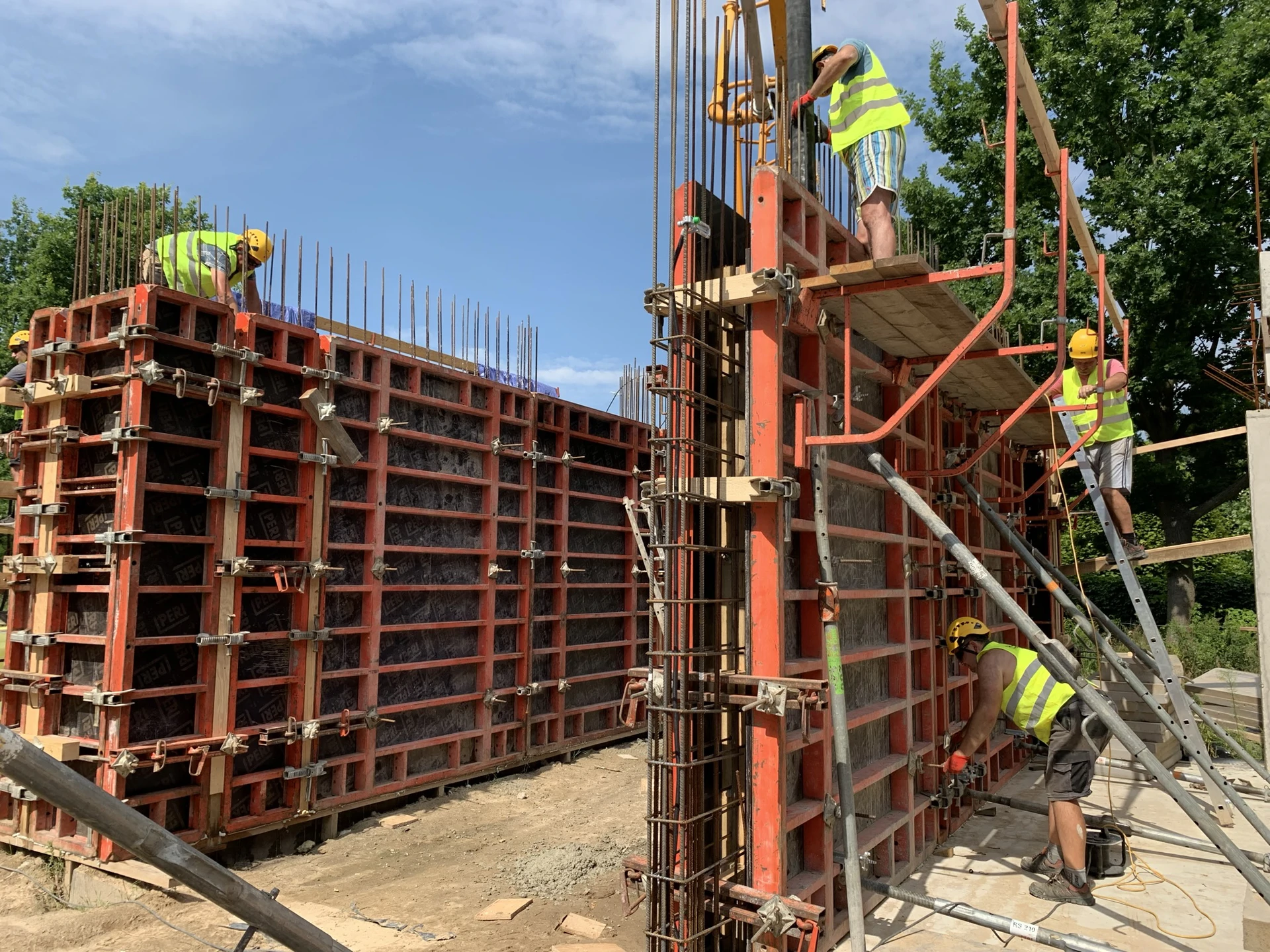

Prace ekip przy szalunkach i zbrojeniu ścian oraz słupów żelbetowych – wylewanie betonu architektonicznego

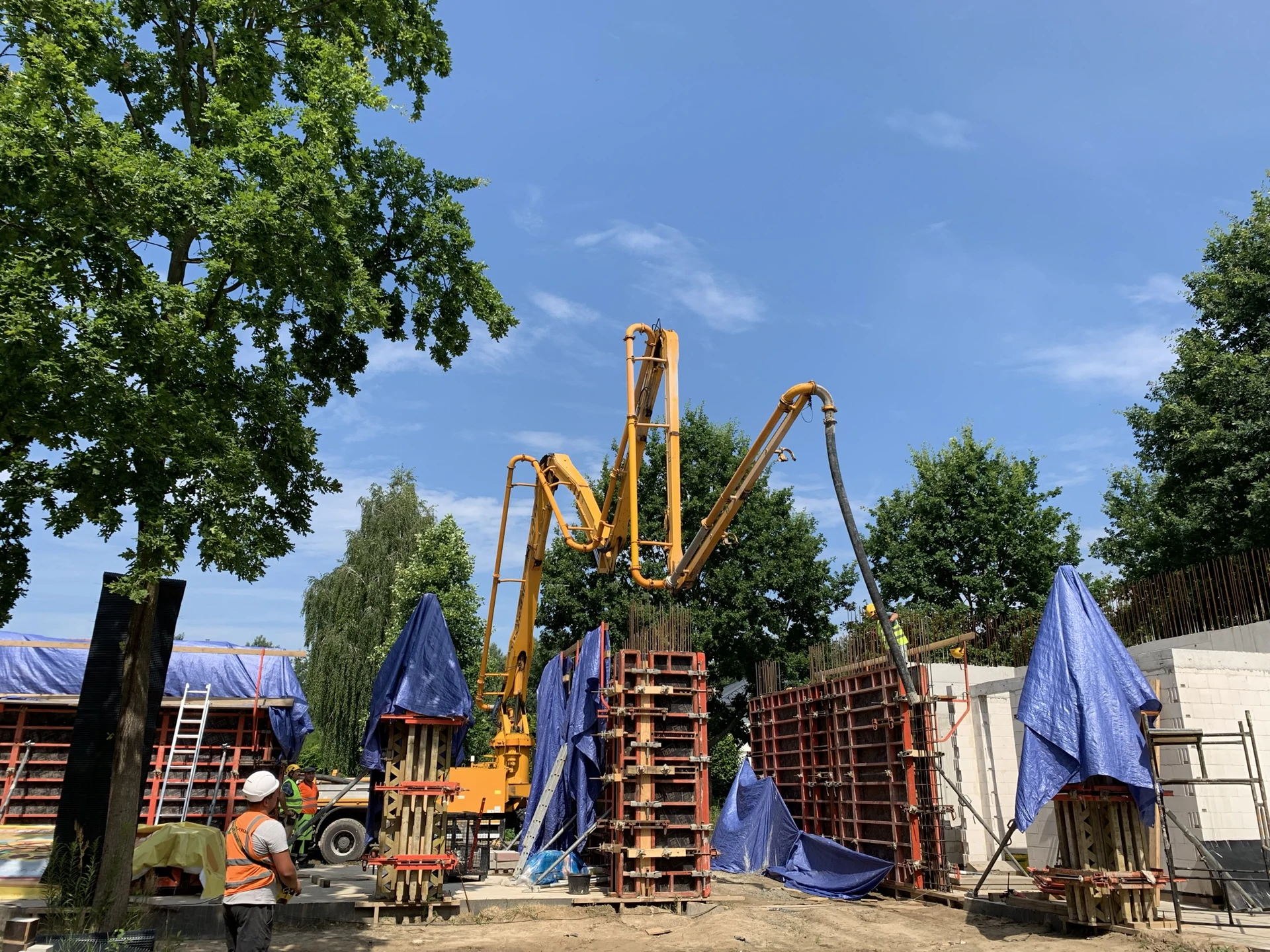

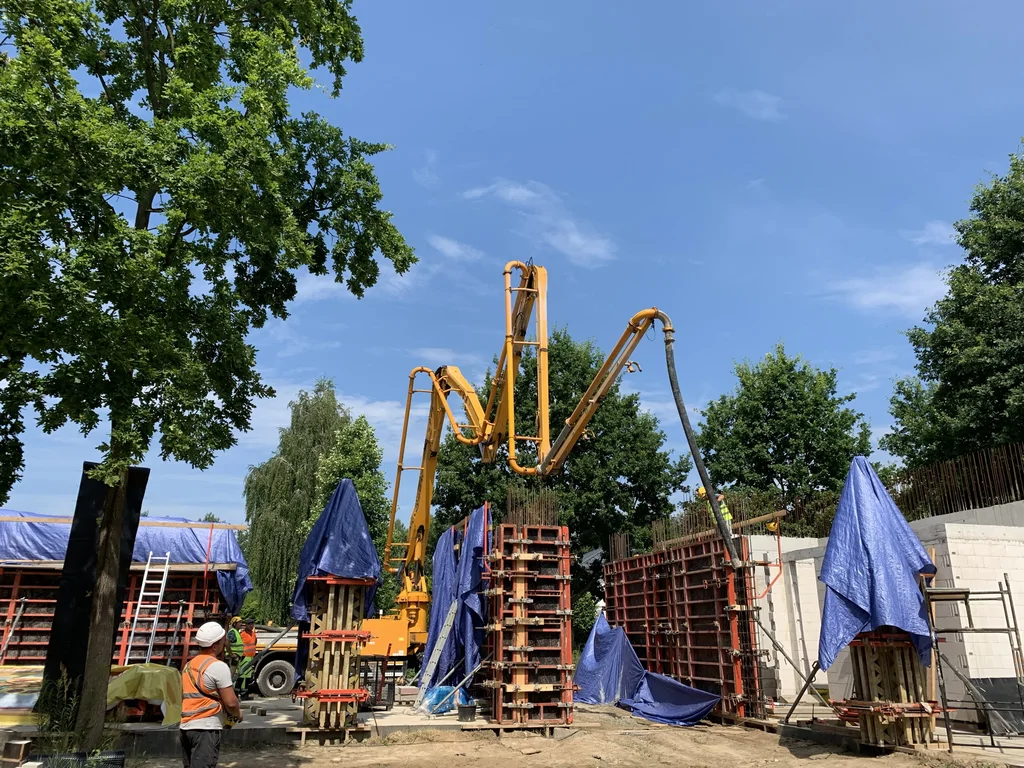

Pompa do betonu i szalunki ścian/słupów – betonowanie elementów żelbetowych w realizacji z betonu architektonicznego

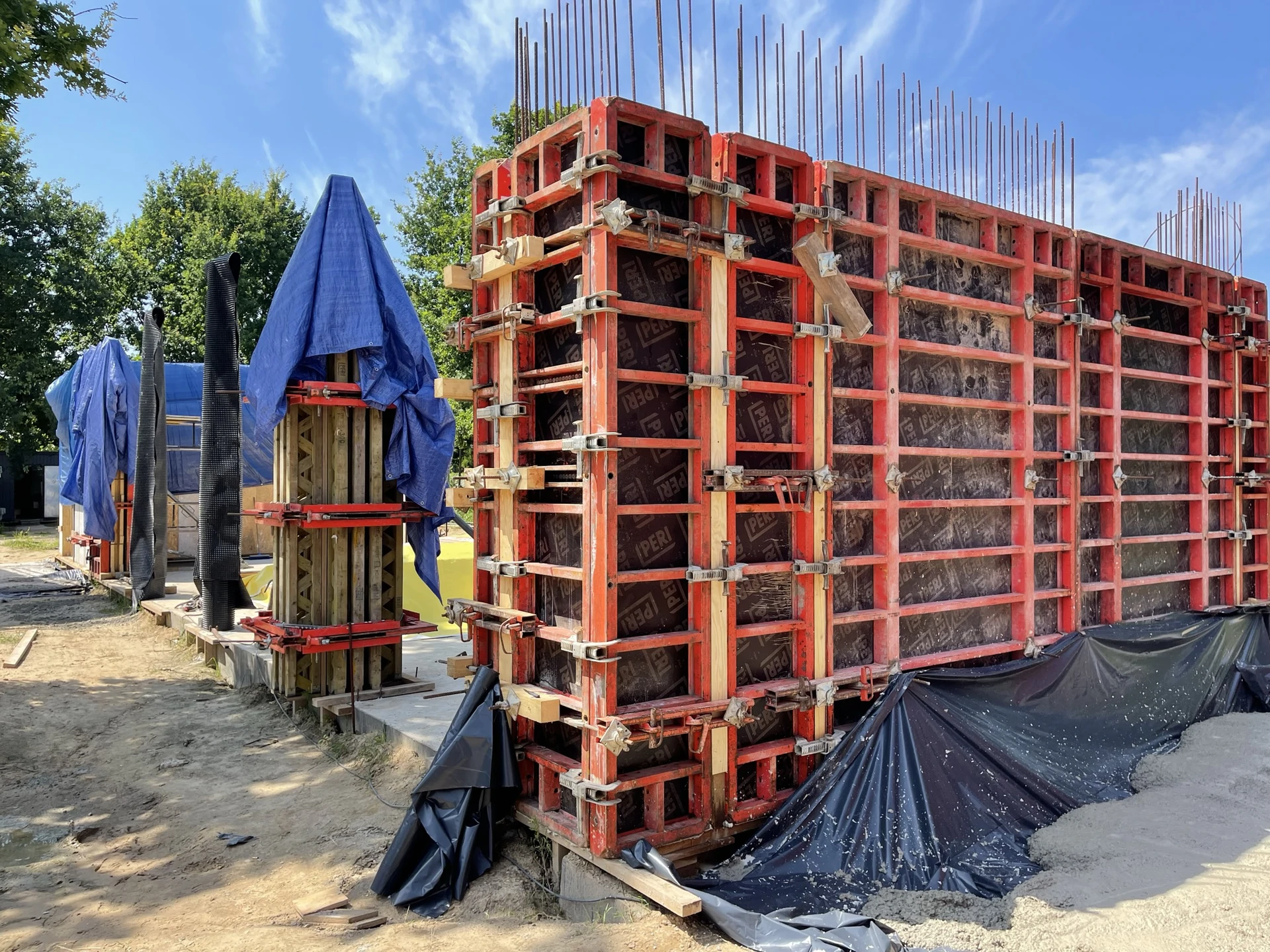

Szalunek dużej ściany żelbetowej z wypuszczonym zbrojeniem – etap przed betonowaniem betonu architektonicznego

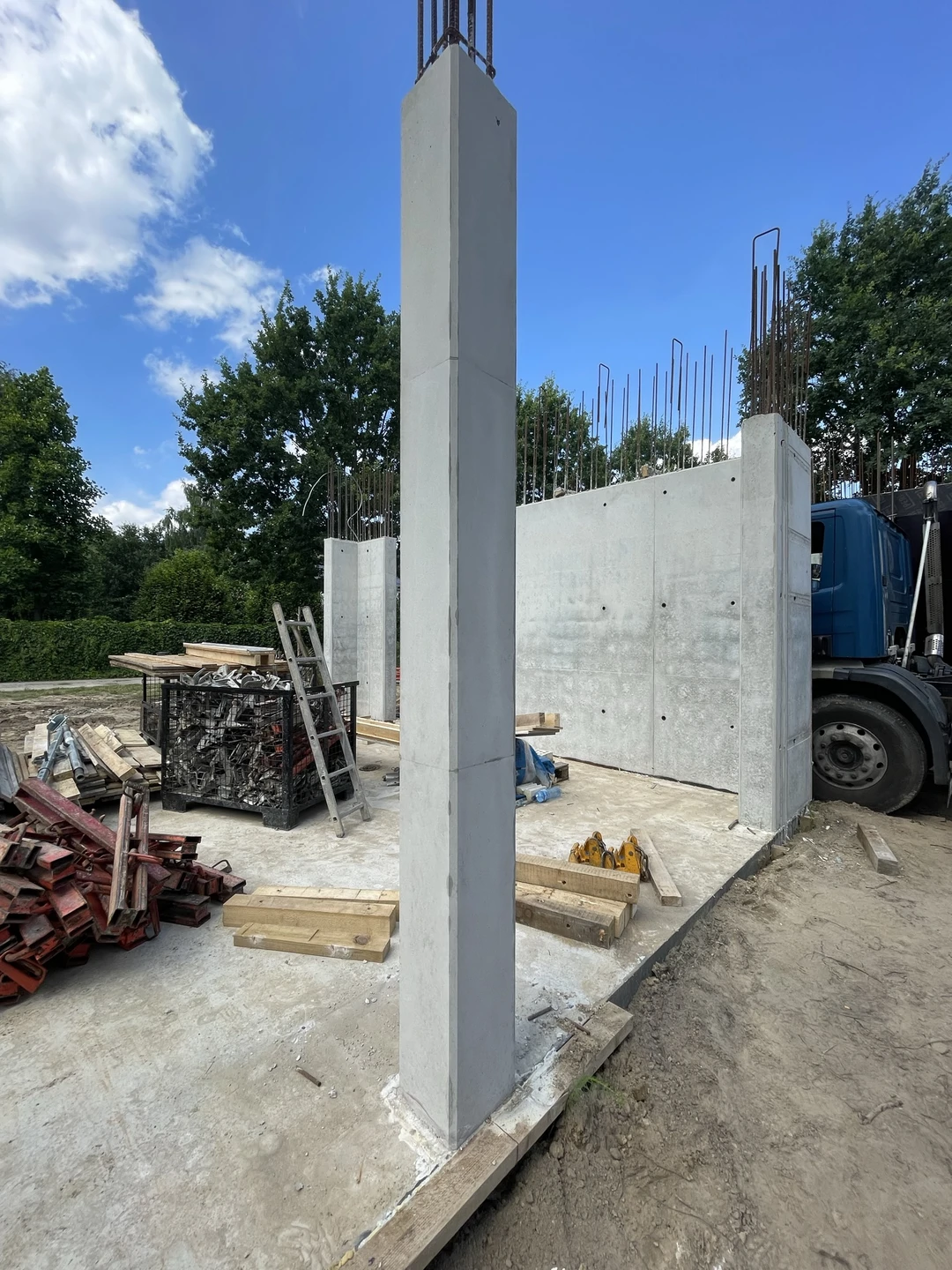

Słup i ściany z betonu architektonicznego po rozszalowaniu – widoczne kotwy, zbrojenie pod kolejny etap

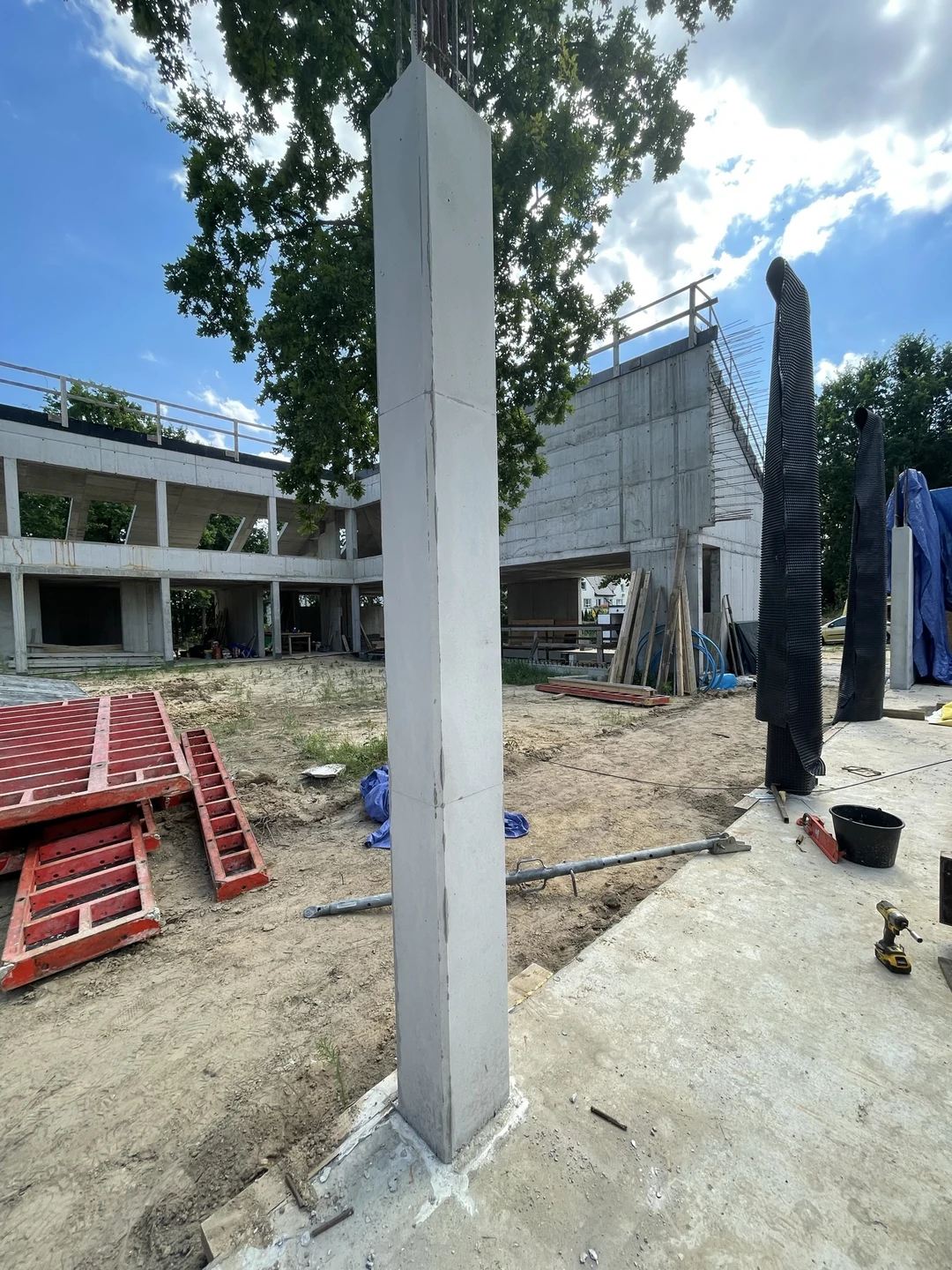

Słup z betonu architektonicznego na tle konstrukcji parteru i piętra – żelbet w stanie surowym

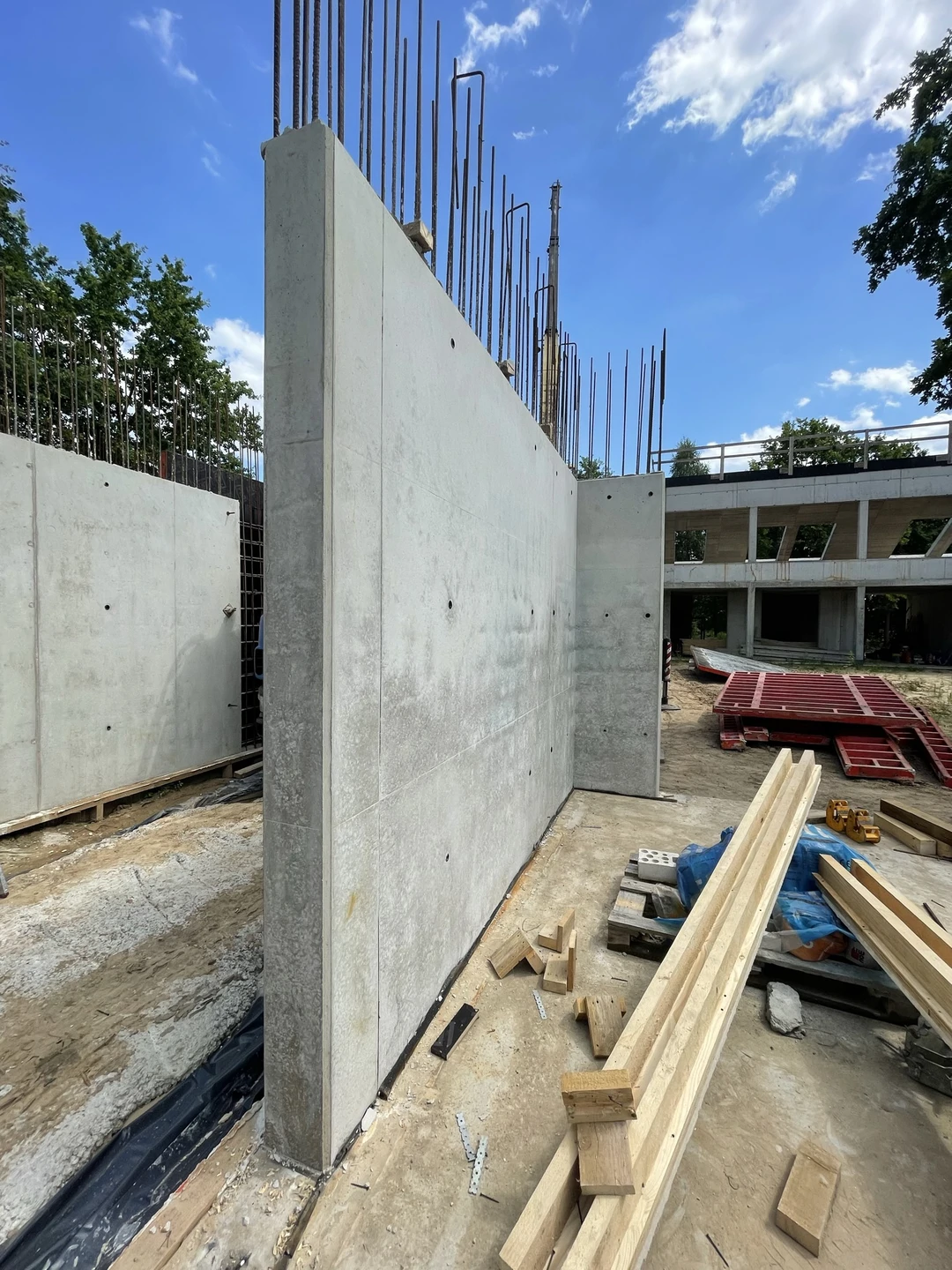

Ściana z betonu architektonicznego z wypuszczonym zbrojeniem – przygotowanie pod dalszą część konstrukcji

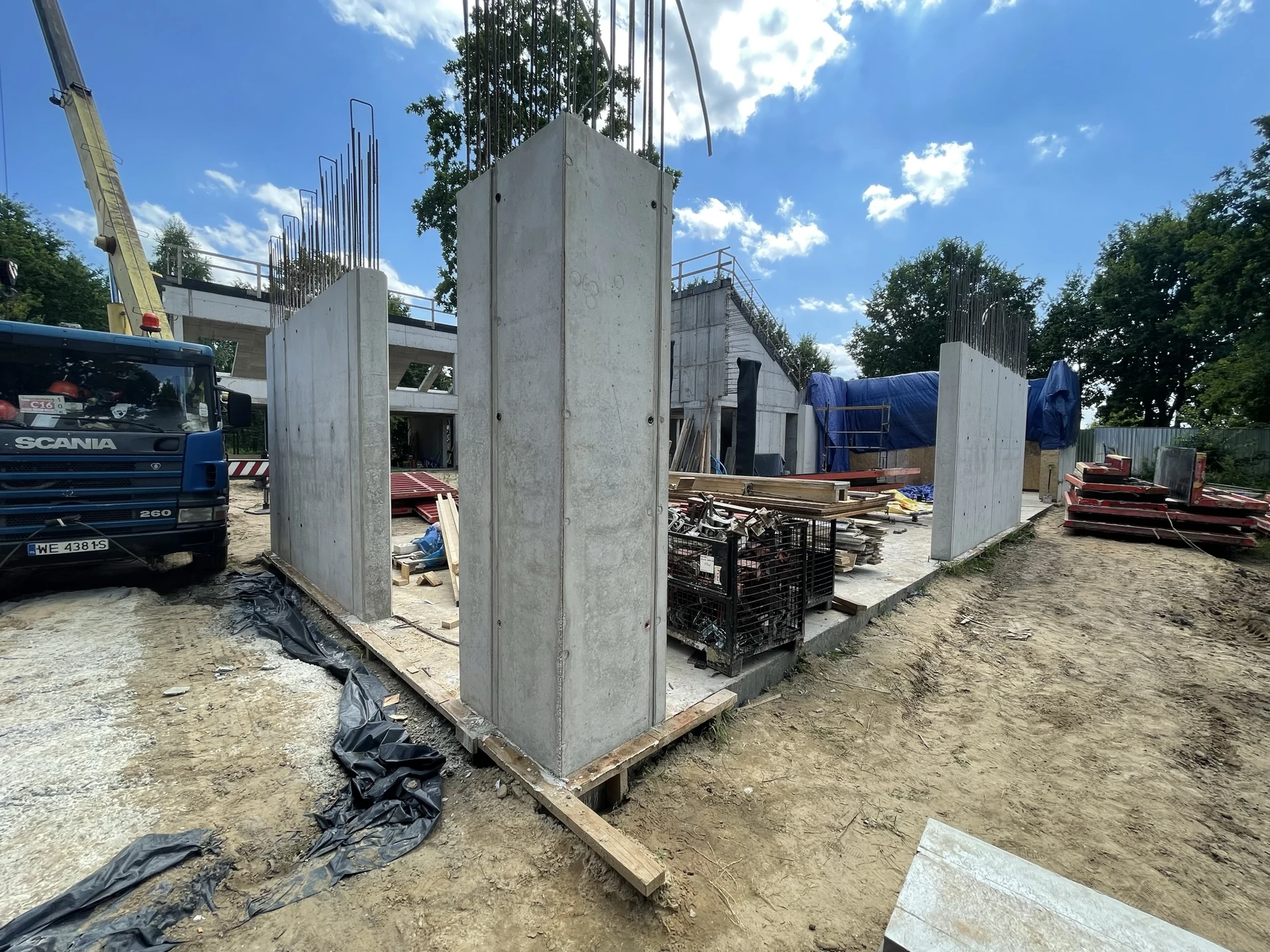

Ustawione ściany i słupy z betonu architektonicznego na płycie – przygotowanie konstrukcji żelbetowej

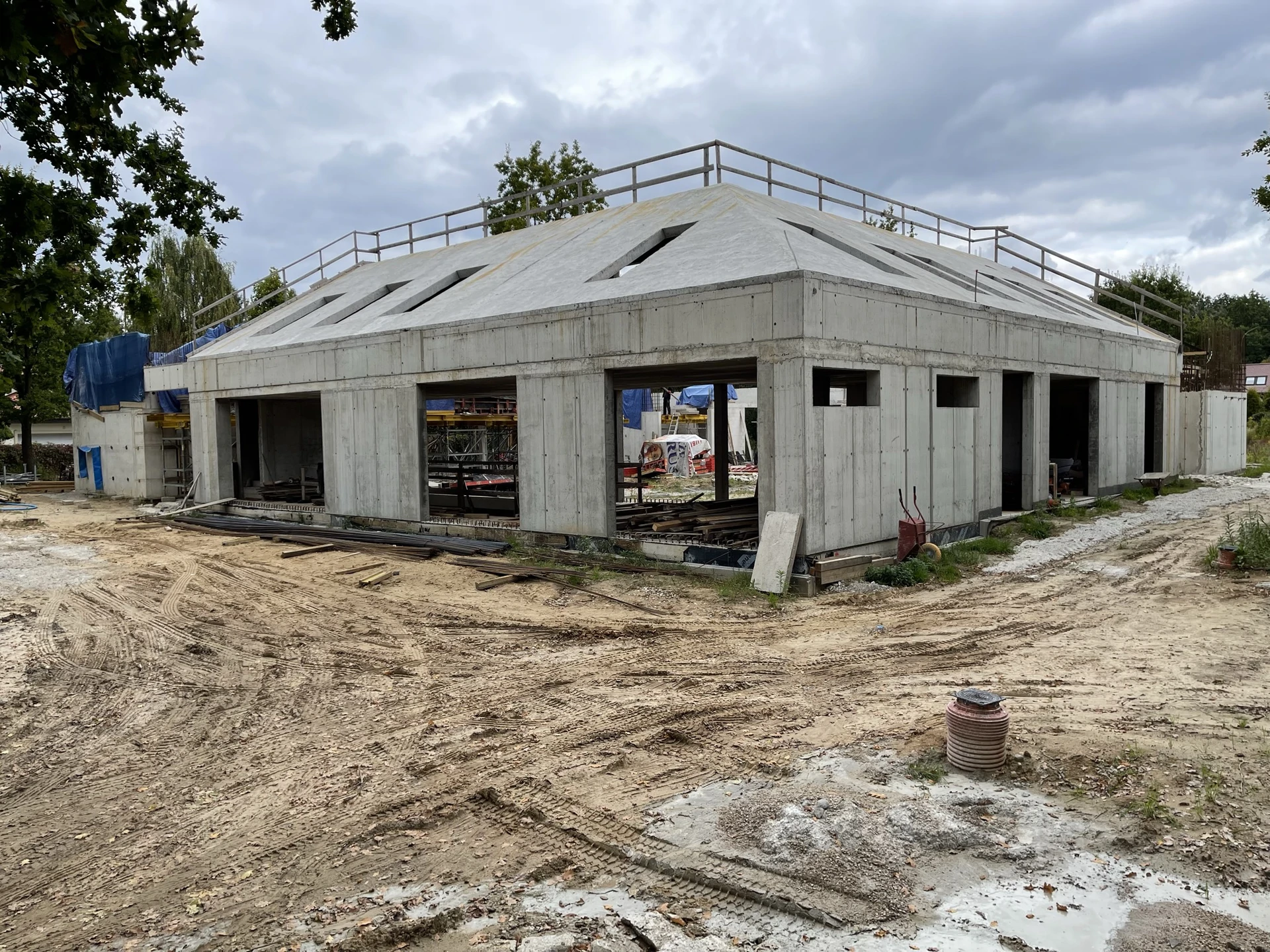

Bryła budynku: ściany z betonu architektonicznego oraz wykonany żelbetowy strop/dach po skosie z otworami

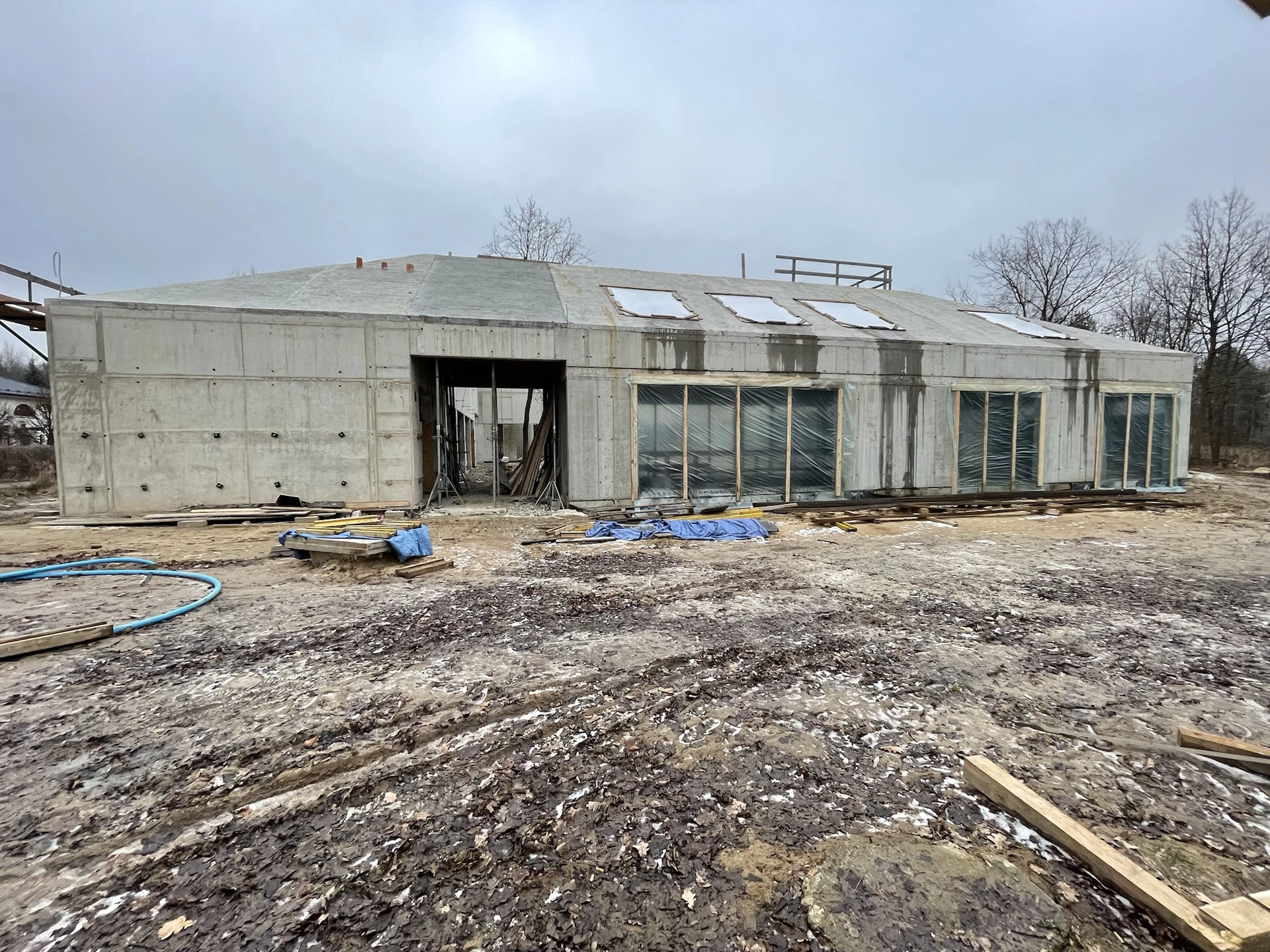

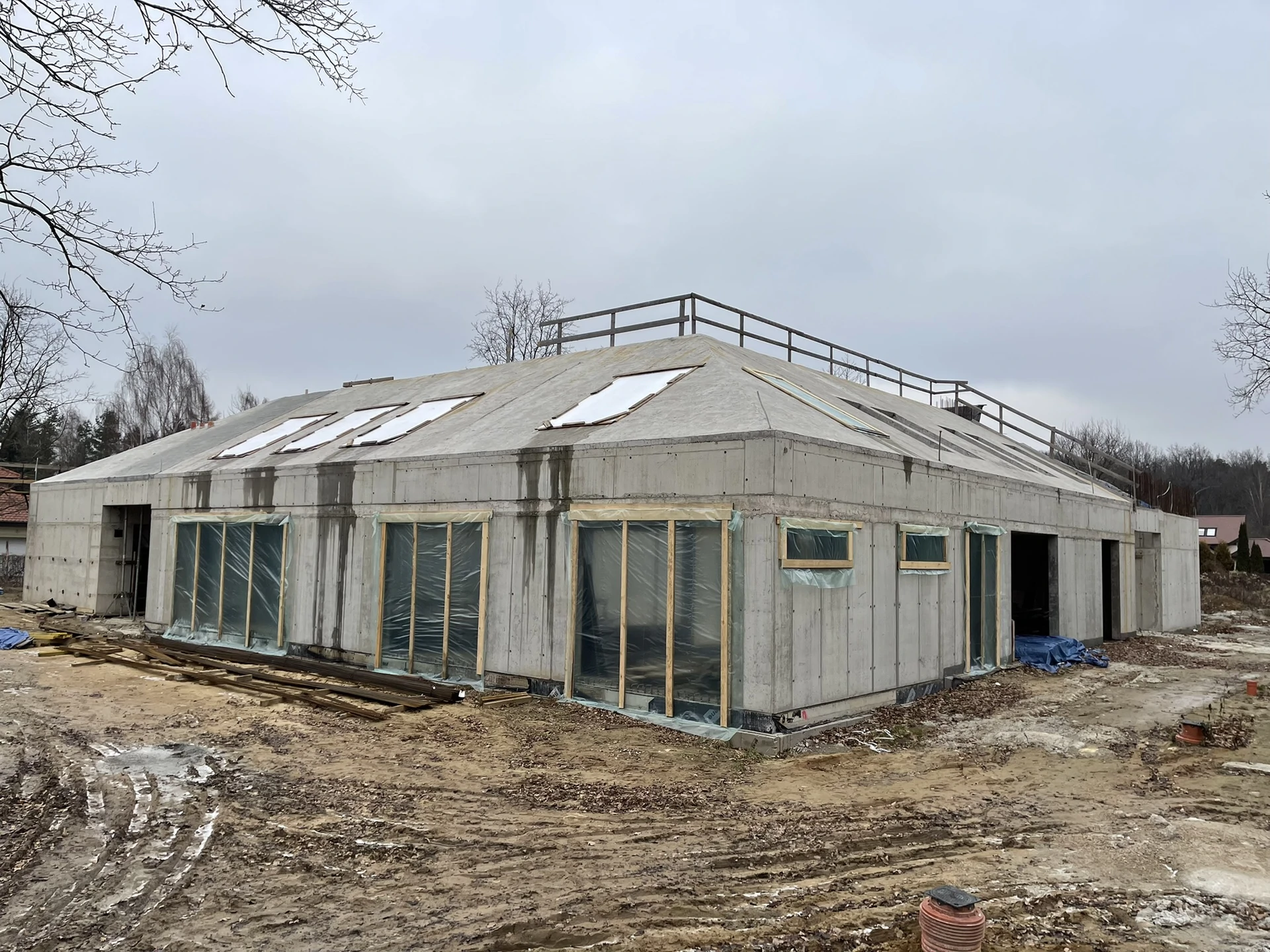

Elewacja w stanie surowym: beton architektoniczny oraz żelbetowy dach po skosie z otworami, stolarka zabezpieczona
Widok narożnika: ściany z betonu architektonicznego i żelbetowy dach po skosie z otworami doświetlającymi

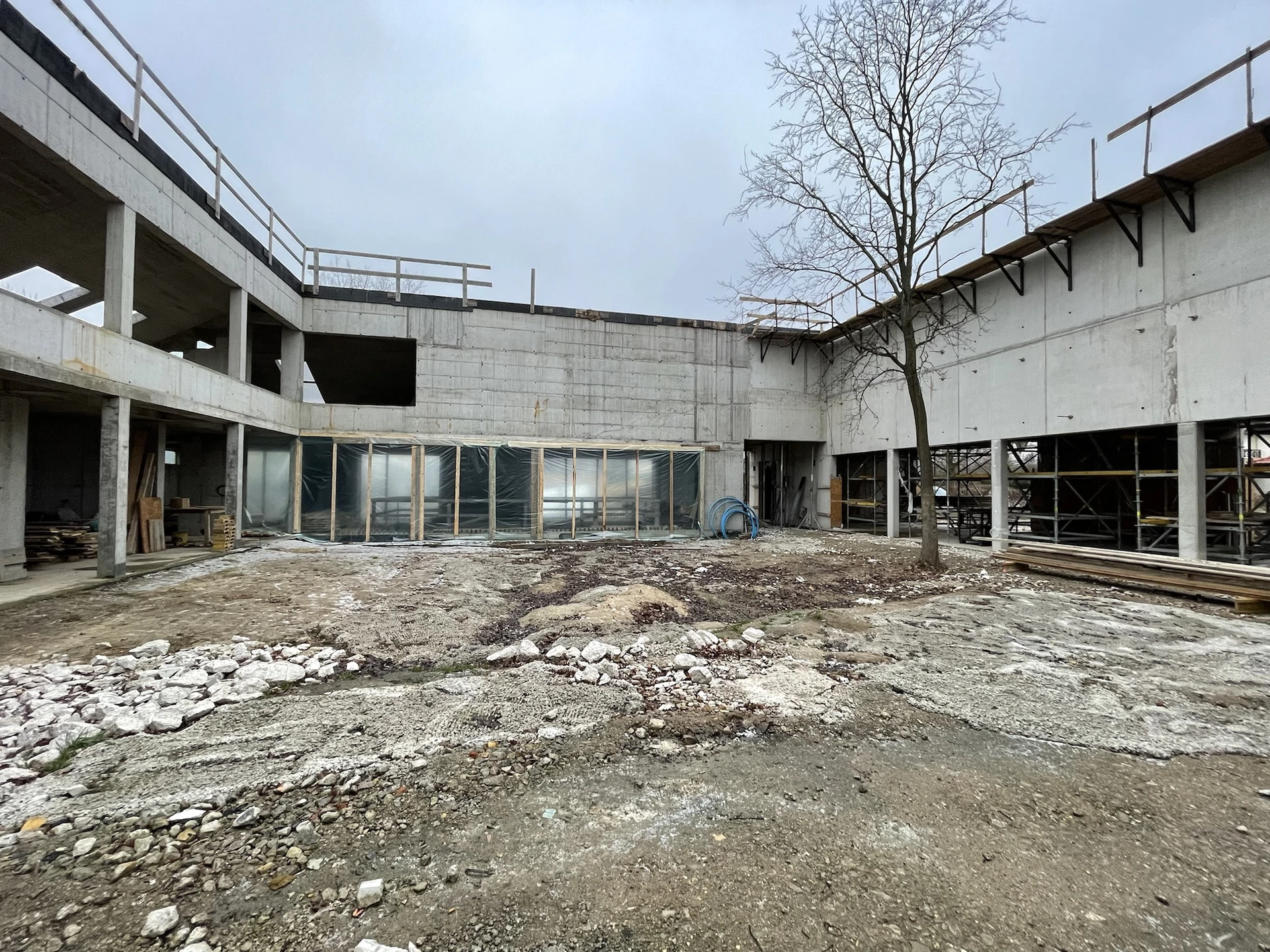

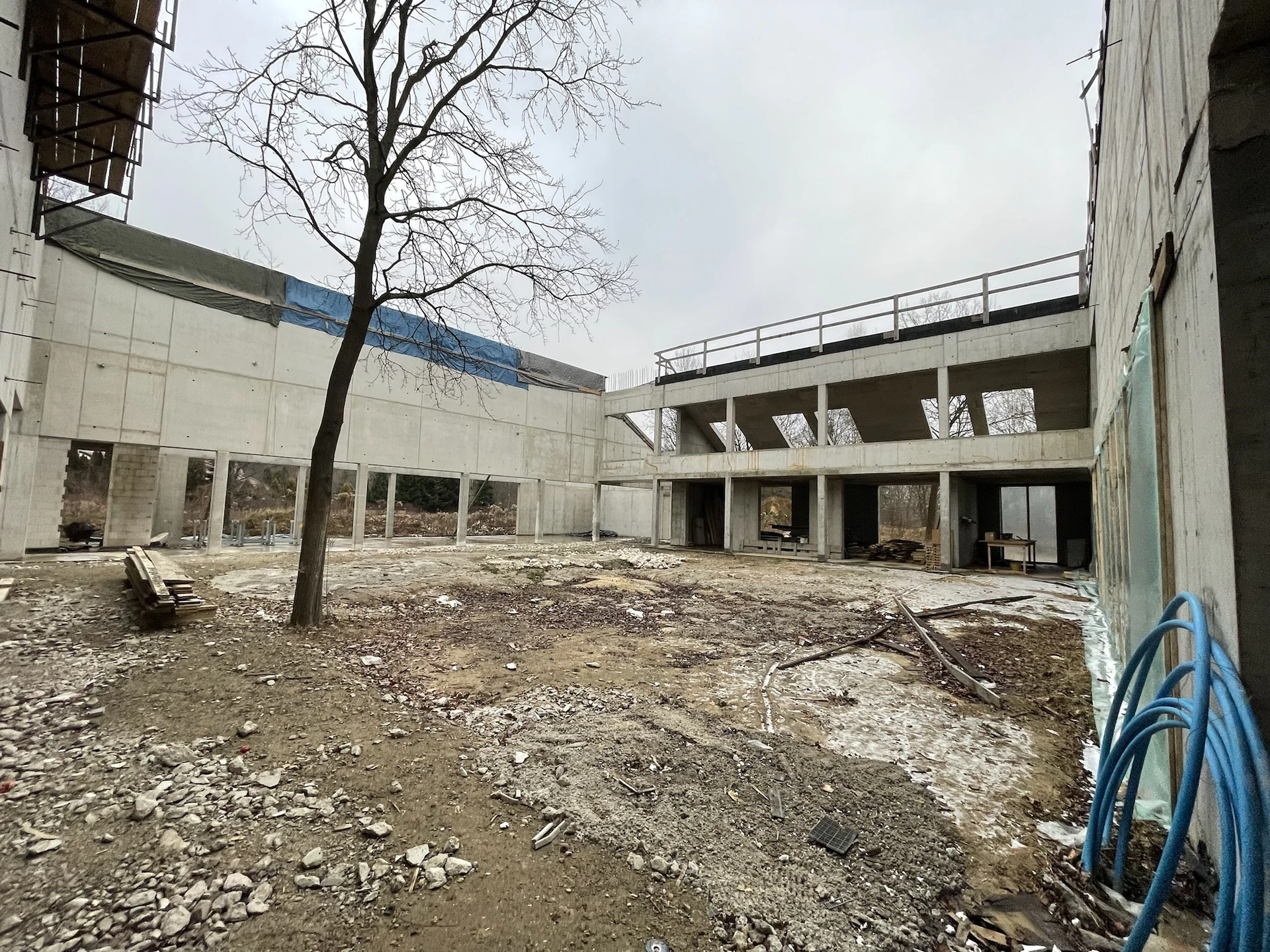

Dziedziniec w stanie surowym: parter i piętro z betonu architektonicznego oraz elementy konstrukcji żelbetowej
Dziedziniec budynku: ściany z betonu architektonicznego, rusztowania i prace wykończeniowe stanu surowego
Wnętrze dziedzińca: konstrukcja parteru z betonu architektonicznego i stropy żelbetowe – etap stanu surowego

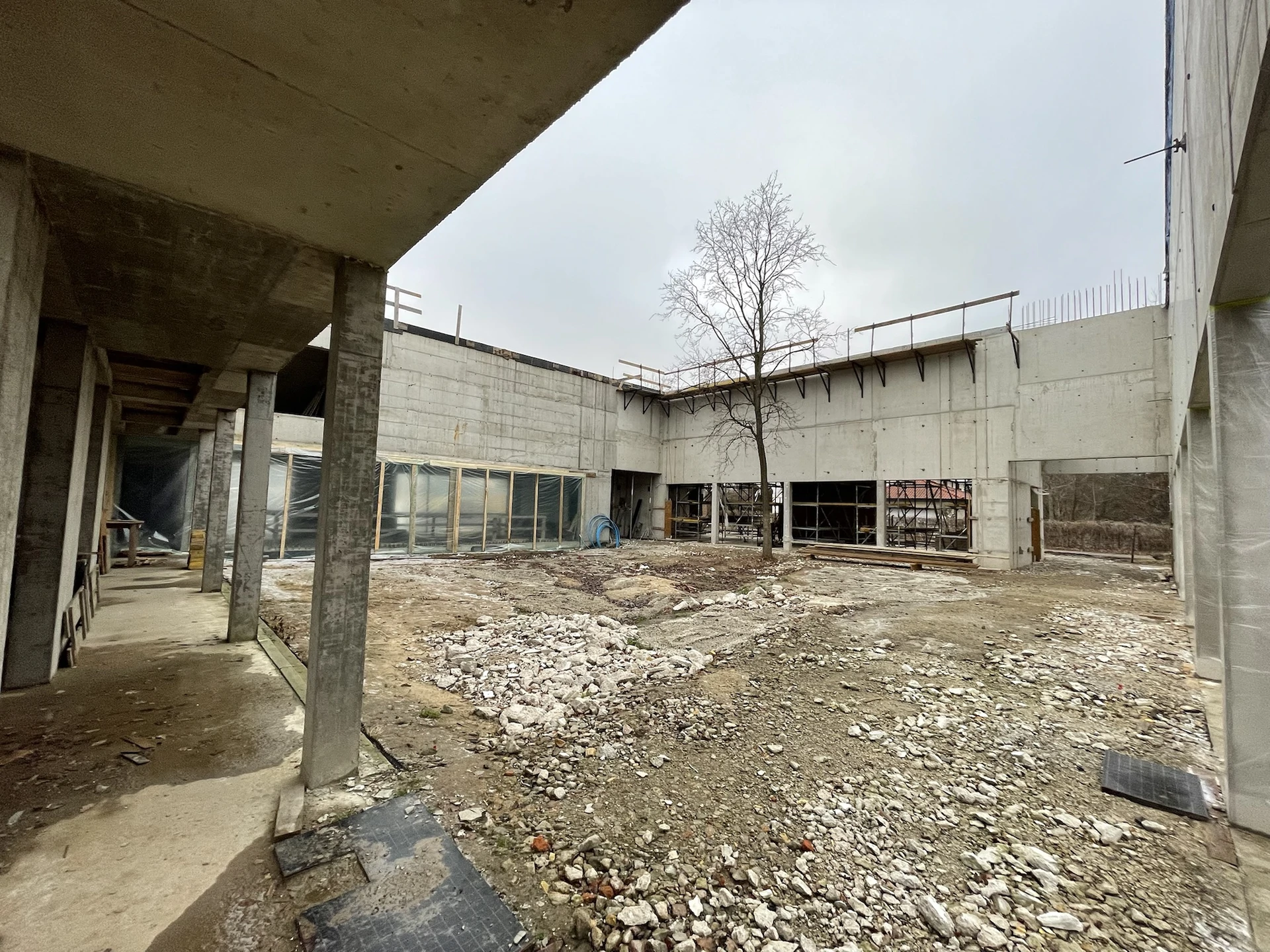

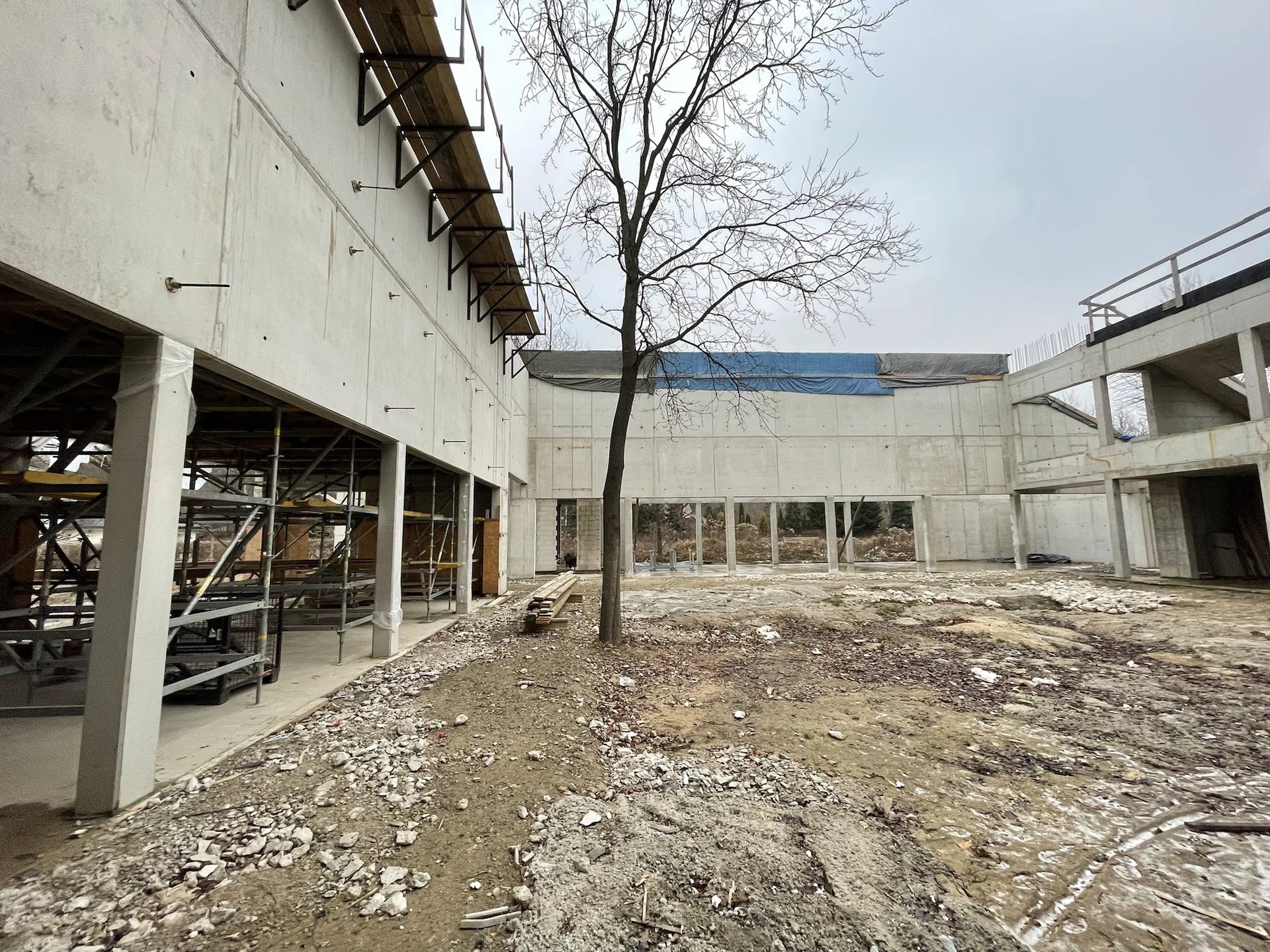

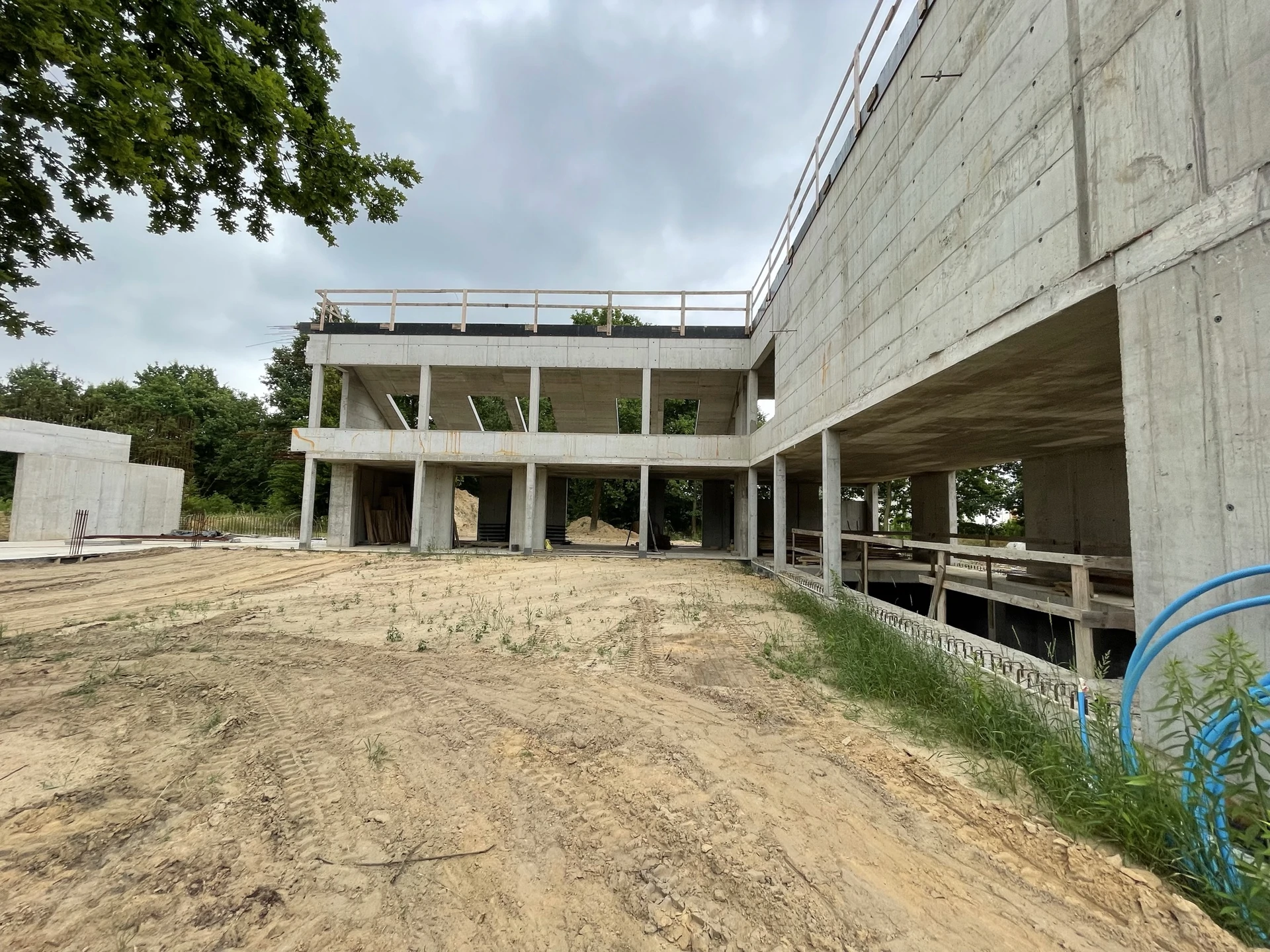

Podcień z żelbetowymi słupami i ścianą z betonu architektonicznego – widok na dziedziniec w stanie surowym.

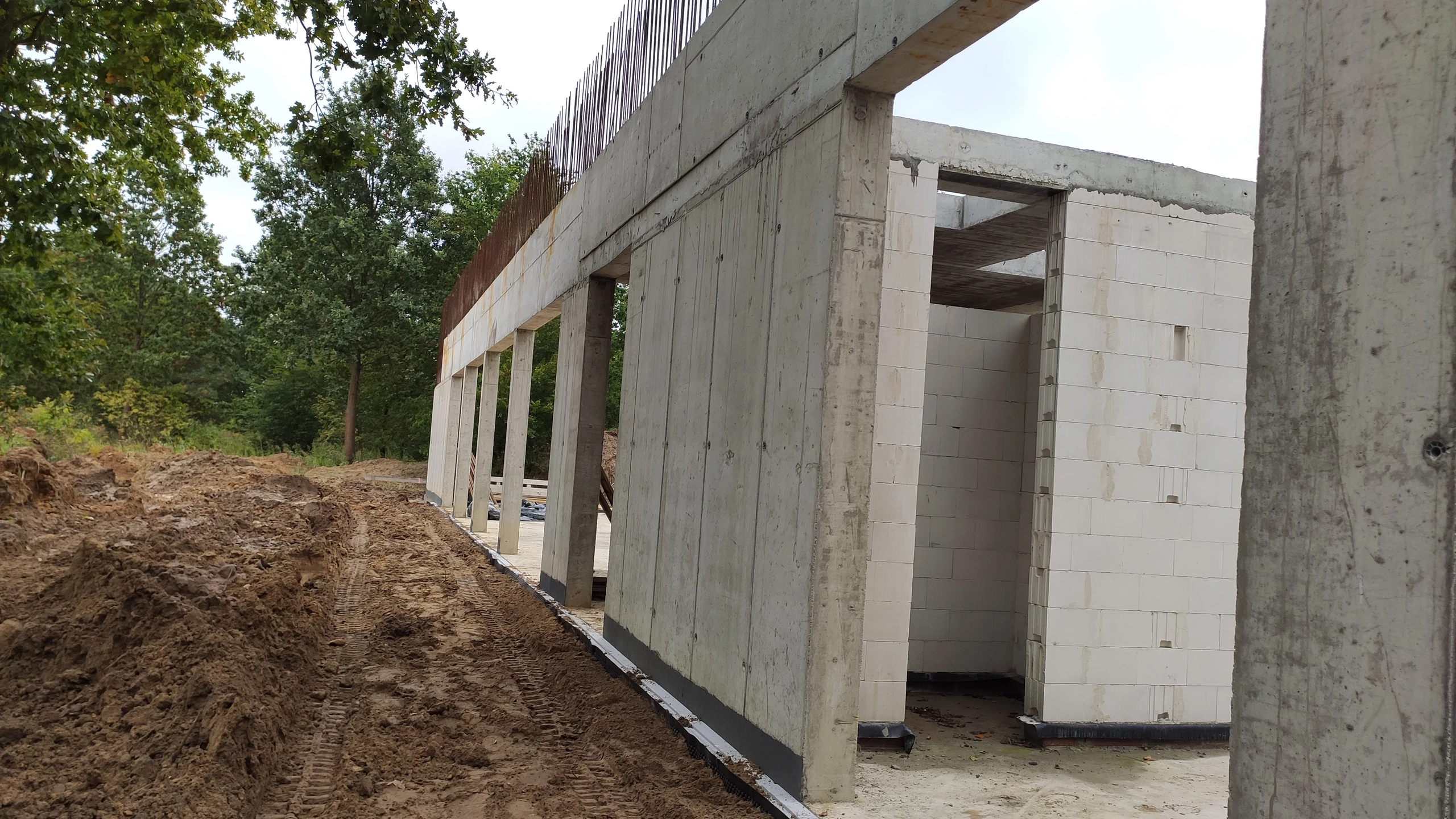

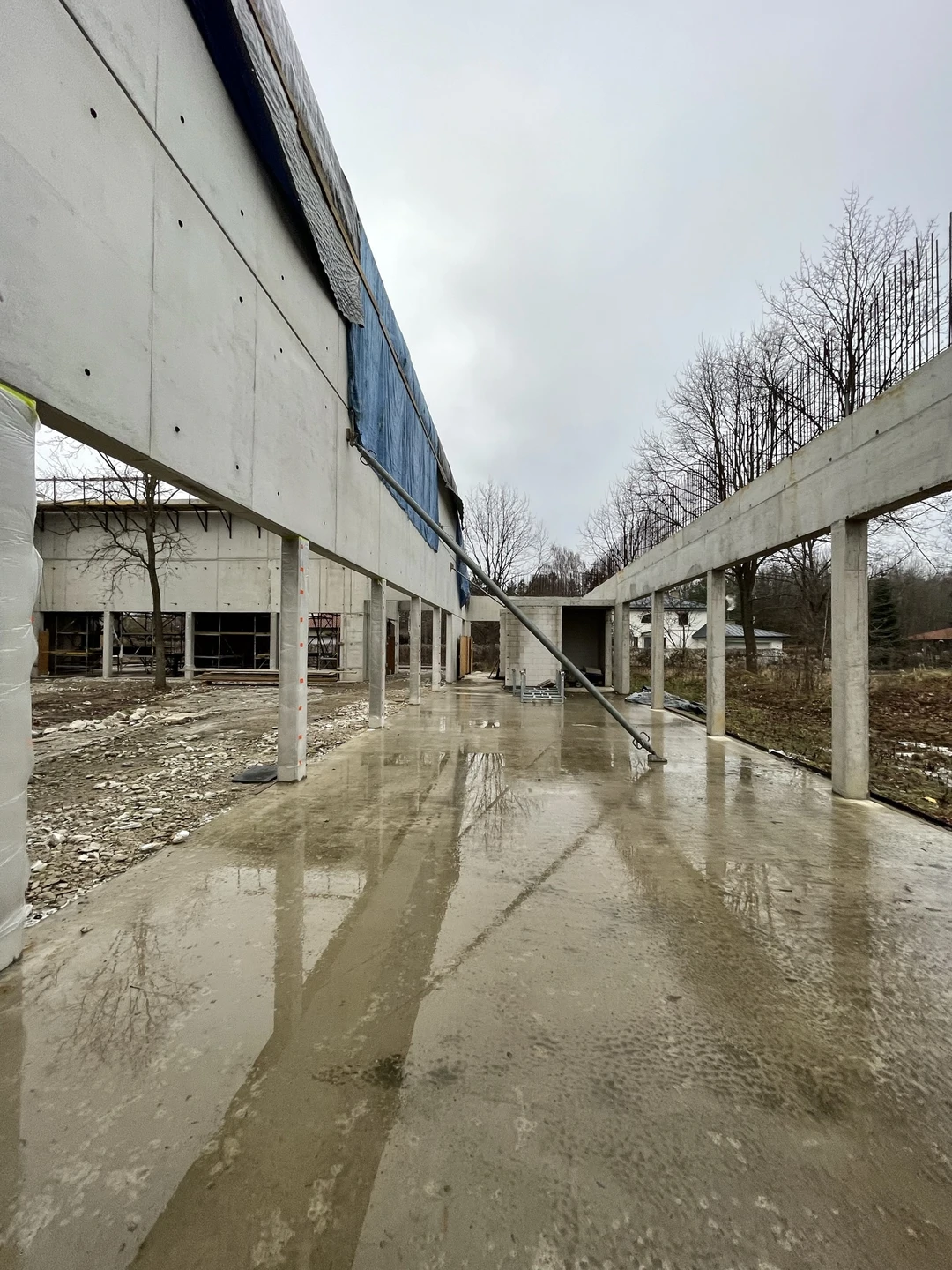

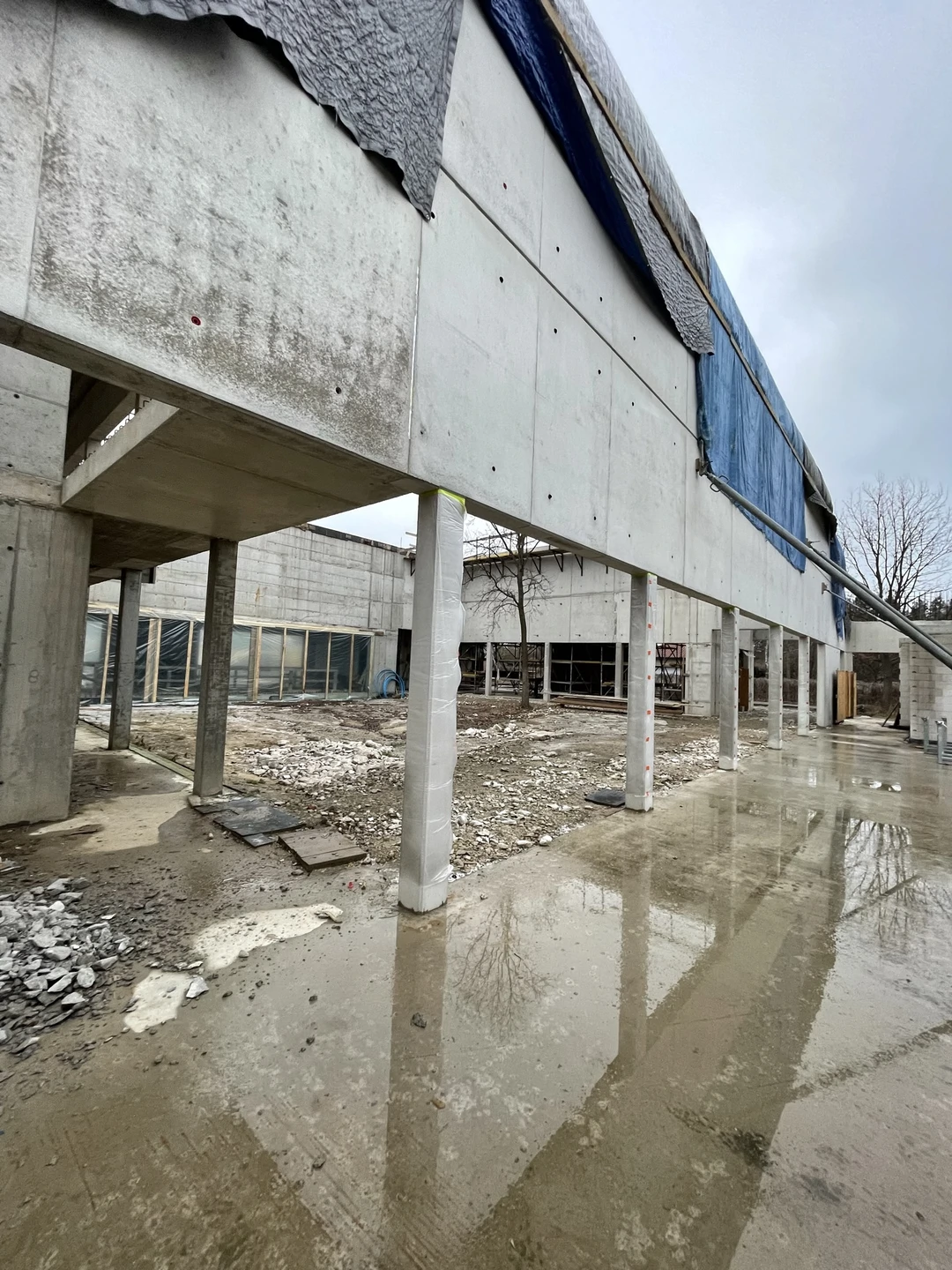

Przejście wzdłuż ściany z betonu architektonicznego na słupach żelbetowych – stan surowy, mokra płyta i stężenia montażowe

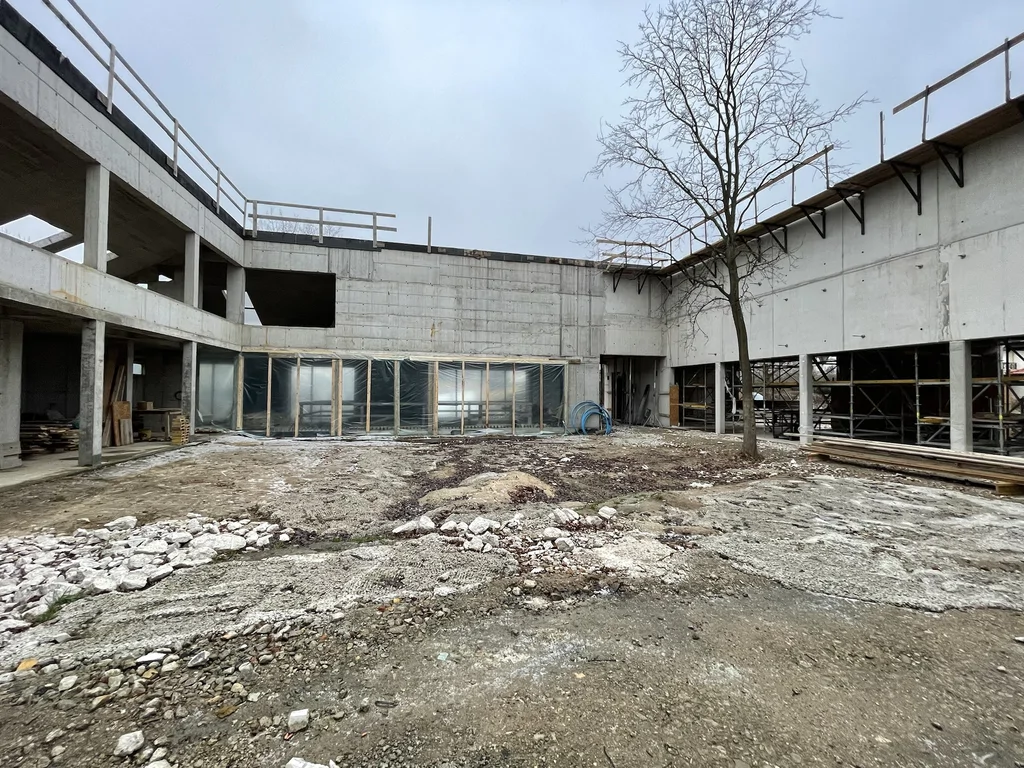

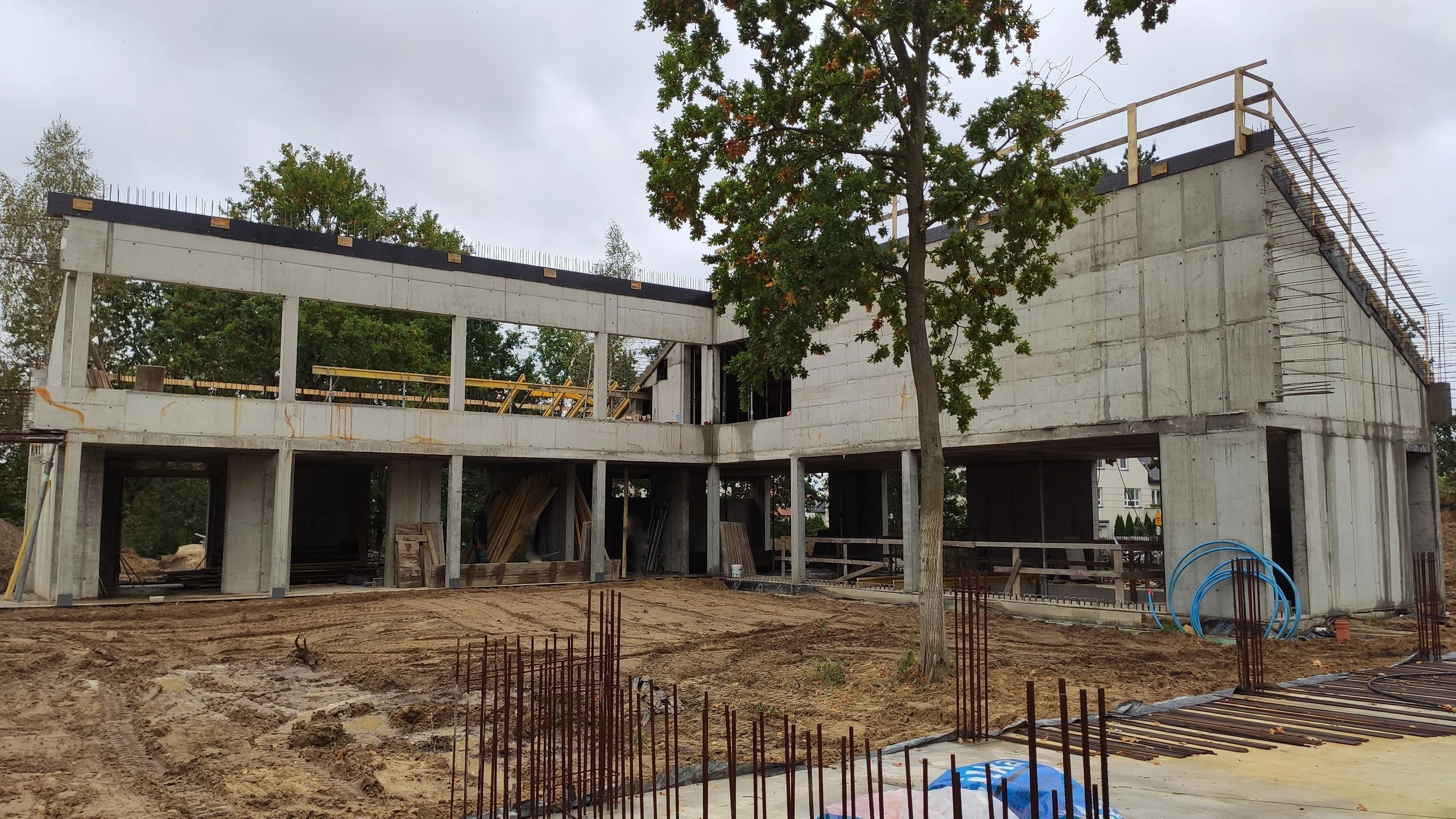

Dziedziniec budynku: parter i piętro z betonu architektonicznego oraz stropy żelbetowe – widok ogólny w stanie surowym
